NUP2105LT1G 總線CAN bus保護用TVS二極管
發表日期:2022-07-13瀏覽:922

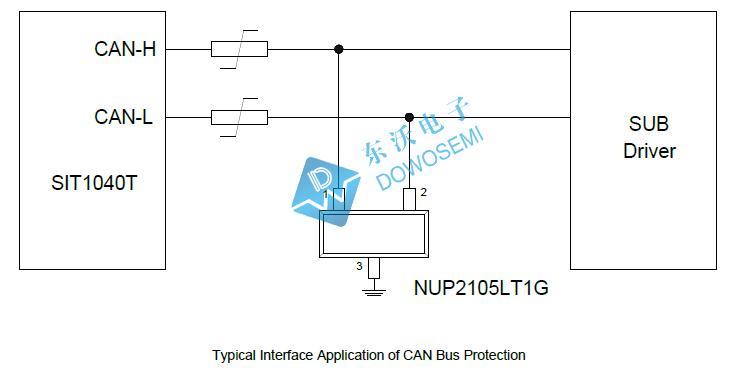

典型端口接口應用方案之一:CAN bus總線靜電保護方案,應該選用什么型號的TVS瞬態抑制二極管為其保駕護航?關于CAN bus總線保護方案設計,如下圖所示:

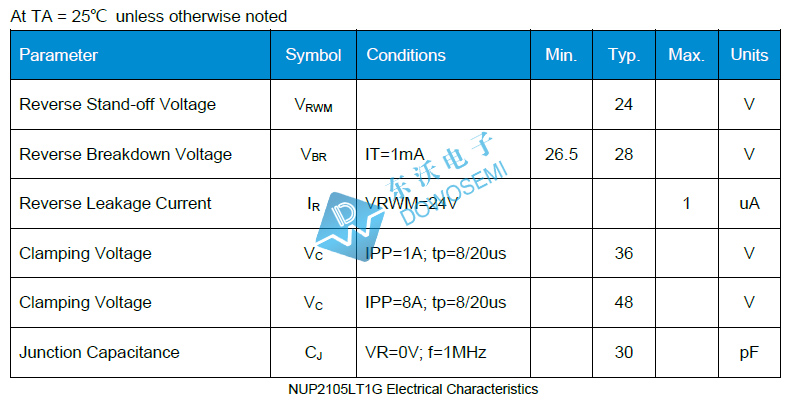

從圖中可以看出,CAN bus總線保護方案中選用了TVS品牌東沃電子(DOWOSEMI)推出的TVS二極管陣列NUP2105LT1G。關于NUP2105LT1G這個物料,相信很多電子工程師并不陌生,尤其是從事汽車電子行業的工程師,這個料可謂是明星物料,CAN bus總線靜電防護專用保護二極管。接下來,TVS廠家東沃電子從特性、參數、應用三方面帶您走進NUP2105LT1G的世界里!查看東沃電子ESD-NUP2105LT1G Datasheet可知:
TVS二極管陣列NUP2105LT1G特性
NUP2105LT1G是一種瞬態電壓抑制器陣列,旨在保護連接到數據和傳輸線的精密元件免受靜電放電 (ESD)、電快速瞬態 (EFT) 和閃電的影響,具體特性如下:
· IEC 61000-4-2 4 級 ESD 保護-±30kV 接觸放電
-±30kV空氣放電
· 450W峰值脈沖功率(8/20us)
· 24V工作電壓
· 低箝位電壓
· 低漏電流
· ESD保護>15KV
· 符合RoHS
· 保護兩條雙向或兩條單向線路

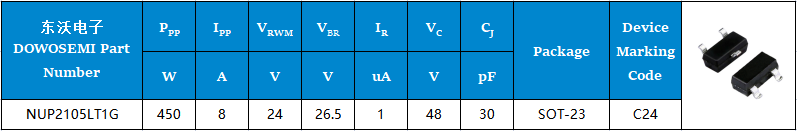

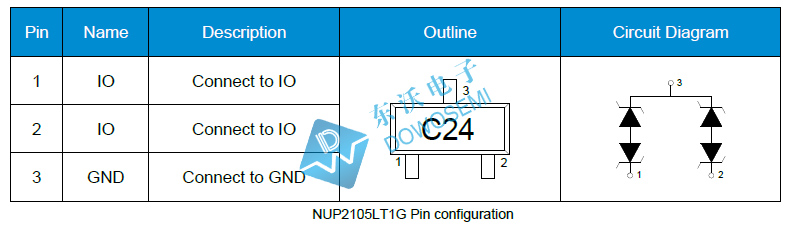

TVS二極管陣列NUP2105LT1G參數
· 峰值脈沖功率Peak Pulse Power ( tp=8/20μs ):450W· 峰值脈沖電流Peak Pulse Current ( tp =8/20μs ):8A
· 額定對峙電壓Rated Stand-off Voltage:24V
· 最小擊穿電壓Minimum Breakdown Voltage:26.5V
· 最大鉗位電壓Maximum Clamping Voltage:48V
· 最大漏電流Maximum Leakage Current:1uA
· 結電容Typical Capacitance:30pF
· 封裝Package:SOT-23
· 標記代碼Marking Code:C24
· 數量包裝:3000 PCS/Reel
TVS二極管陣列NUP2105LT1G應用
細心的電子工程師會(huì )發現,在便攜式產品、控制監控系統、服務器、筆記本、臺式機、手機配件、汽車應用、CAN bus接口等產品中都能看到NUP2105LT1G的身影。東沃電子供應的NUP2105LT1G,品質卓越、穩定可靠、廠家價格、交期迅速、閃電供貨、支持小批量試產、免費送樣、免費EMC測試,可完美替代替換國際知名品牌(如:NXP、ON、TI、PROTEK、BOURNS、ST、Littelfuse、Vishay等等)對應的料號!關于TVS二極管陣列NUP2105LT1G相關信息就分享到這兒,想了解更多有關TVS二極管陣列選型、參數、應用、價格等方面信息,可咨詢東沃電子銷售工程師:136 7581 6901(微信同號)朱經理
