ESD二極管具有低結電容、低工作電壓、低箝位電壓、低功耗、快速響應時間等優勢，適合應用于高速的小信號保護，常用于各類通信端口接口靜電防護，比如在RS-485、RS-323、USB2.0、USB3.0、HDMI、LIN總線、CAN總線、RJ45、POE端口都能看到ESD二極管的身影。有關各類通信端口靜電防護方案設計和ESD二極管選型，可咨詢東沃電子（DOWOSEMI）產品工程師，免費方案、免費選型、免費測試、免費樣品。

查看東沃電子ESD二極管產品選型手冊可知，ESD二極管型號有很多，不同型號的ESD二極管，其參數也不一樣。很多電子工程師跟東沃電子反饋，為什么ESD二極管產品手冊都是英文版的，而沒有中文版的？查看ESD二極管產品規格書，重點應該看哪些參數呢？從事電子元器件的人都知道，元器件的產品手冊基本都是用英文描述的，所以需要儲備一定的英文知識才能更好地查看產品手冊。以ESD二極管為例，在選型過程中，重點關注的參數有：反向截止電壓、擊穿電壓、鉗位電壓、峰值脈沖電流、漏電流、結電容，分別對應的英文是：Rated reverse stand-off voltage、Minimum breakdown voltage @IT = 1mA、Typical Clamping voltage、Maximum peak pulse current、Reverse leakage current @VRWM、Typical line capacitance (VIO=0V, VP-P = 30mV, f = 1MHz)。

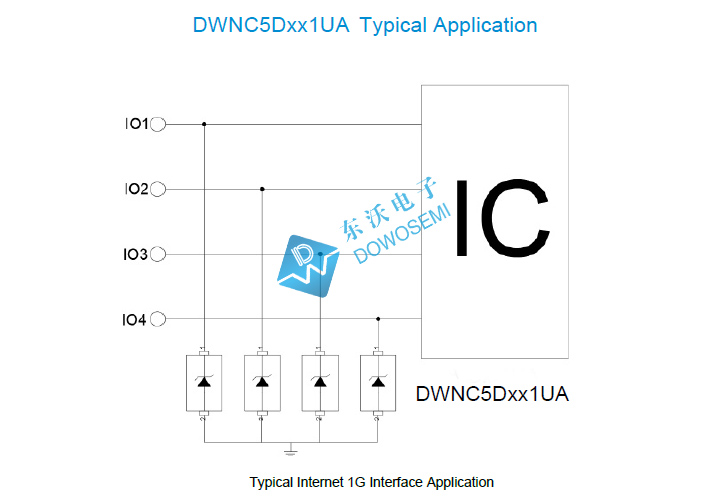

查閱?wèn)|沃電子DWNC5Dxx1UA產品手冊可知，封裝SOD-523，功率250W，具體型號有：DWNC5D3V1UA、DWNC5D5V1UA、DWNC5D7V1UA、DWNC5D12V1UA、DWNC5D15V1UA、DWNC5D24V1UA，廣泛應用于：便攜式電子產品、監控控制系統、服務器、筆記本電腦、臺式電腦、機頂盒、通訊系統、數碼相機領域，其典型的互聯網1G接口應用圖如下：

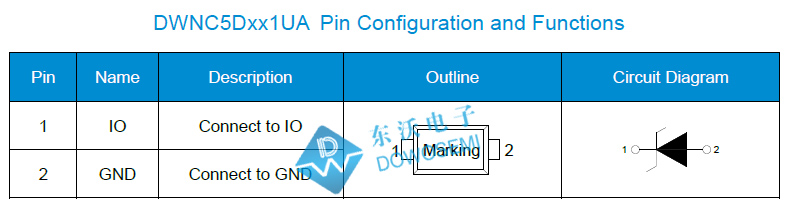

ESD二極管DWNC5Dxx1UA系列引腳圖，如下:

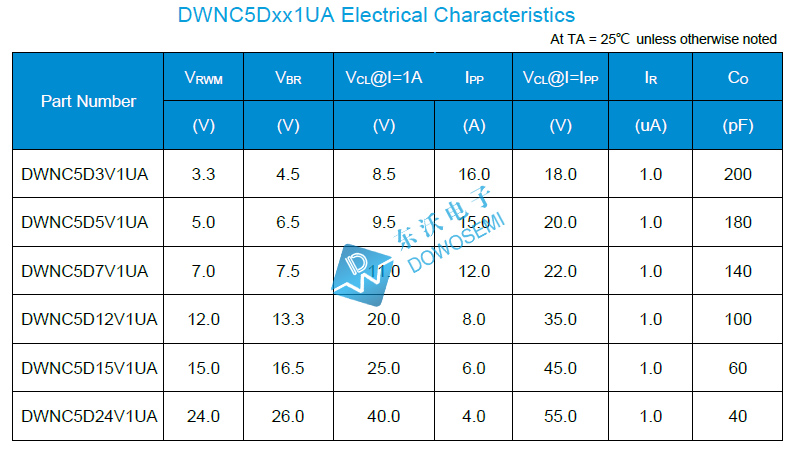

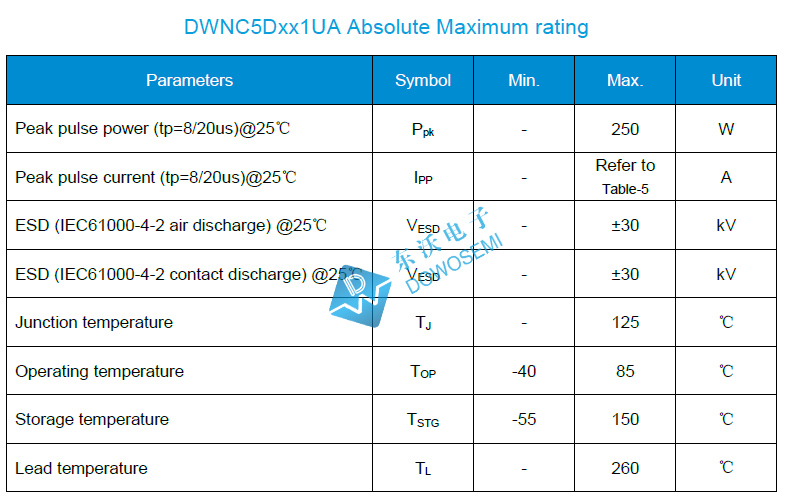

ESD二極管DWNC5Dxx1UA系列參數圖，如下：

想了解更多有于ESD二極管DWNC5D3V1UA、DWNC5D5V1UA、DWNC5D7V1UA、DWNC5D12V1UA、DWNC5D15V1UA、DWNC5D24V1UA產品信息，比如價格、參數、應用、交期、現貨等方面的信息，可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱經理
