關于“ESD二極管（也有電子工程師把它稱為：TVS二極管陣列、TVS管陣列、瞬態/變抑制二極管陣列、ESD保護管、ESD靜電保護器件、ESD保護器、防靜電保護二極管等等）”這個話題相關的科普知識（如：工作原理、特性、作用、封裝、型號、應用等等），之前就分享過很多次了。接下來，ESD二極管廠家東沃電子（DOWOSEMI）再次從優勢、封裝、應用三方面為您科普下。

ESD二極管特點優勢

東沃電子（DOWOSEMI）生產的ESD二極管始終保證終端產品在實際應用中能夠實現最高的可靠性。ESD二極管特點優勢體現在：

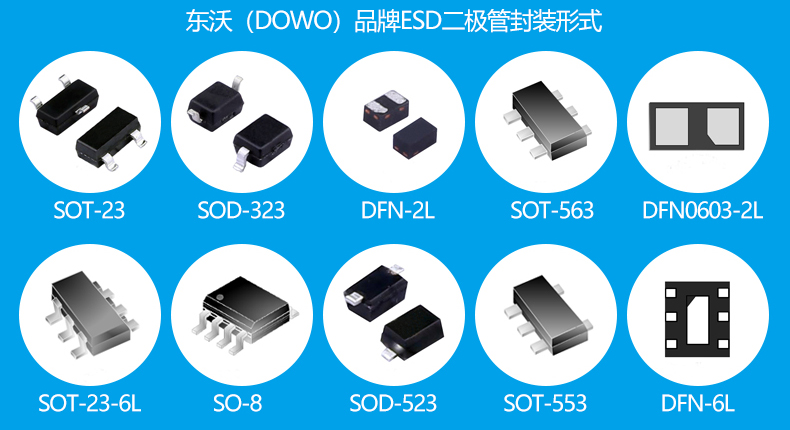

ESD二極管常用封裝

不同ESD二極管生產廠家，其ESD二極管型號命名是有差異的，但其封裝形式卻是統一的。目前，市面上常用ESD二極管封裝形式有：0201（DFN0603）、0402（DFN1006-2、SOD-882）、0805（SOD-323）、0603（SOD-523、SOT-523）、2510（DFN2.5x1-10L）、SOT-23、SOT-23-6L、SOT-143、SOT-553、SOT-563、SOT-353、SOT-363、SOD-323F、SOD-723、SOD-923、DFN1610-2L、DFN2020-3L、DFN-9L等等。

ESD二極管應用領域

在消費電子、汽車電子、醫療健康、安防、AI智能、工控、通信、物聯網等多行業領域都能看到ESD二極管的身影。針對不同行業的防浪涌過電壓防靜電保護，東沃電子能為您提供最佳的電路保護解決方案。

東沃電子ESD二極管常用于電子產品外接端口防靜電，如：HDMI、RS-485、RS-232、USB、CAN總線、LIN總線、RJ45、SD卡、100M/1000M以太網、DVI接口等等。

ESD二極管在LIN總線的應用

從圖中可知，在LIN總線靜電防護方案中，選用了一顆東沃電子生產的PESD1LIN靜電保護二極管。查看東沃電子ESD-PESD1LIN Datasheet產品手冊可知：符合AEC-Q101標準、SOD-323封裝、峰值脈沖功率350W（tp=8/20us @25℃）、峰值脈沖電流9A（tp=8/20us, pin1 to 2 @25℃）和6A（tp=8/20us, pin2 to 1 @25℃）、工作電壓15V和24V、擊穿電壓16.5V和26V、漏電流1uA、結電容30pF，具體參數信息，詳見ESD-PESD1LIN Datasheet產品手冊。

關于ESD二極管（TVS二極管陣列）的話題就分享到這兒，想了解更多有關ESD靜電保護二極管信息，可直接咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
