TVS二極管在應用選型過程中，功率的選擇是一門很大的學問。關于“TVS二極管功率如何計算和選型”這個話題，一直是很多新老電子工程師特別關注的問題，也是客戶們常咨詢的問題之一。在這之前，其實東沃電子（DOWOSEMI）就科普過這個話題了，可能時間太久了，很多新老客戶沒看到這方面的文章。在這里，TVS二極管廠家東沃電子（DOWOSEMI）再次為您科普一次。

TVS二極管功率有哪些？

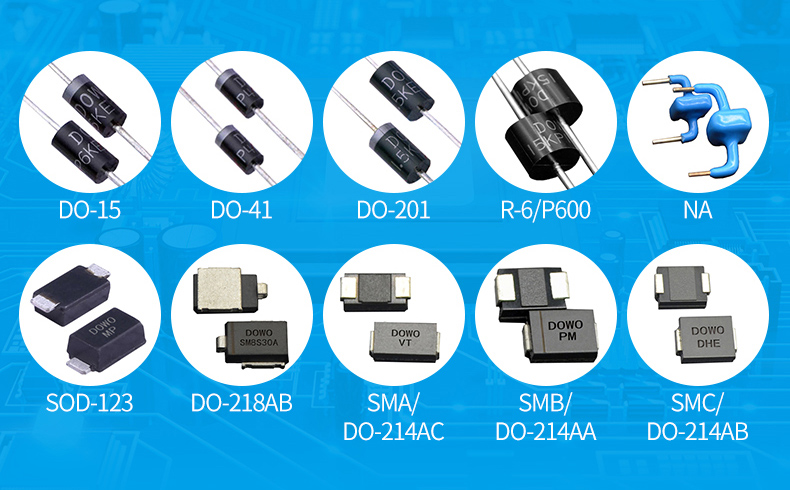

查閱?wèn)|沃電子TVS二極管產品手冊可知，其功率范圍極其廣泛，最低至200W，最高可達30000W，具體詳情如下：

1）200W功率TVS：SMF系列、TPSMF系列；
2）400W功率TVS：SMF4L系列、SMAJ系列、P4SMA系列、TPSMAJ系列；
3）500W功率TVS：SA系列；
4）600W功率TVS：P6KE系列、SMBJ系列、P6SMB系列、SMA6J系列、TPSMBJ系列；
5）1000W功率TVS：SMB10J系列；
6）1500W功率TVS：1.5KE系列、1.5SMC系列、SMCJ系列、TPSMCJ系列；
7）3000W功率TVS：3KP系列、SMDJ系列、TPSMDJ系列；
8）3600W功率TVS：SM5S系列；
9）4600W功率TVS：SM6S系列
10）5000W功率TVS：5KP系列、5.0SMDJ系列、TP5.0SMDJ系列；
11）6000W功率TVS：LDP系列；
12）6600W功率TVS：SM8S系列、SM8T系列、6.6SMDJ系列；
13）8000W功率TVS：8.0SMDJ系列；
14）15000W功率TVS：15KP系列；
15）20000W功率TVS：20KP系列；
16）30000W功率TVS：30KP系列；

TVS二極管功率選型計算公式

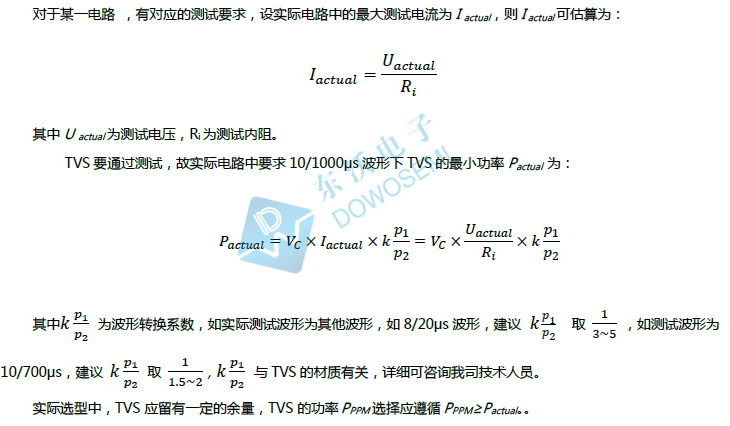

那么TVS二極管功率如何選用呢？選多大合適呢？在TVS二極管選型過程中，其額定瞬態功率應大于電路中可能出現的最大瞬態浪涌功率，具體計算方法，公式如下：

其中，Vc是TVS的鉗位電壓，Ipp是TVS 在10/1000μs 波形下的峰值脈沖電流。對于不同功率等級的TVS，相同電壓規格的TVS，其Vc 值是一樣的，只是Ipp 不同。為此，Pppm 與Ipp 成正比，Ipp 越大，Pppm 也就越大。

可見，只要掌握技巧，TVS二極管功率選型也不是什么難事。關于“TVS二極管功率”這方面的知識東沃電子就分享到這兒，想了解更多，可隨時咨詢TVS二極管廠家東沃電子：136 7581 6901（微信同號）朱工
