HUD是什么？平視顯示器Head Up Display，英文縮寫：HUD，是利用光學反射的原理,將重要的行車數據投射到前擋風玻璃上的一種設備，更加方便駕駛員看到，不用低頭，更加安全。HUD以前多數在航空器和戰斗機上使用，如今也運用在一些高級的汽車當中，減少駕駛者低頭看儀表的頻率，降低事故發生的概率。汽車配備的HUD平視顯示器，采用車載蓄電池供電，為防止拋負載產生的瞬態電壓對后端器件的影響，為此需要選用電路保護器件來保護電路。

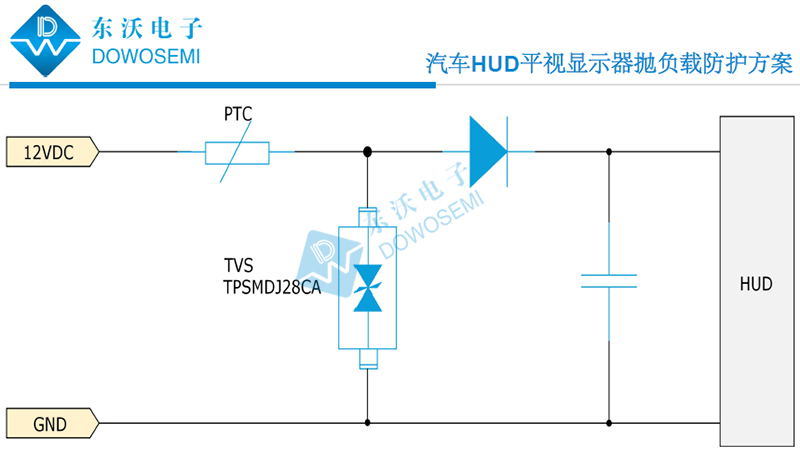

針對汽車電子產品HUD平視顯示器拋負載保護，東沃電子（DOWOSEMI）技術設計的保護方案圖如下所示：

汽車HUD平視顯示器采用車載蓄電池12V供電，在啟動切換電池過程中會(huì )產生較高的瞬態電壓，為此需要TVS二極管保護電源總線。從方案中可以看出，東沃電子技術推薦使用一顆TVS瞬態抑制二極管TPSMDJ28CA（絲印DFGA），SMC封裝、雙向、符合AEC Q101 qualified、工作電壓28V、擊穿電壓31.1V、鉗位電壓45.4V、峰值脈沖電流66.08A，峰值脈沖功率3000W，符合IEC61000-4-4標準的EFT防護，完全滿足常規車載HUD平視顯示器拋負載防護應用需求。關于車規級TVS二極管TPSMDJ28CA的主要電性參數，如下圖所示：

綜上所述，東沃電子TVS二極管TPSMDJ28CA，可通過AEC-Q101認證標準、高可靠性、品質穩定，是車載HUD平視顯示器拋負載保護電路的優秀選擇。還想了解更多具體產品電路保護應用方案和電路保護器件選型、價格、現貨、交期、樣品等方面的問題，可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
