儲能系統中電池管理系統（BMS）與儲能變流器（PCS）的通信直接影響系統的安全可靠運行，通過通信可以有效上送電池的健康狀態，請求正確的充放電功率，在電池故障時及時發送停機指令確保系統安全。

 電池儲能系統由儲能電池、總控制器單元（BAMS）、單體電池管理單元（BMU）、電池組端控制和管理單元（BCMU）組成。

        儲能系統內部通信包括BMS與EMS的通訊、儲能BMS與PCS的通訊及儲能BMS三層架構內部通訊。

儲能BMS與EMS的通訊

 BAMS的顯示屏顯示整個PCS電池組單元的相關信息，并將相關信息通過以太網（RJ45）傳遞給監控系統EMS。信息內容包括電池單體信息，電池組信息，電池簇信息。

 上傳信息：BMS上傳電池單體（或組）信息有：?jiǎn)误w電池電壓、電池組電壓、充放電電流、單體最大SOC、單體最小SOC、單體最小SOH；電池組SOC、單體最大溫度、單體最小溫度、環境溫度，以及電池異常告警、保護等相關信息。

 接收信息：BMS接收監控系統EMS下達的電池運行參數，如電壓的保護設定值、報警設定值，溫度的保護設定值、報警設定值，SOC的保護設定值、報警設定值等。

BAMS管理服務器支持MODBUS通訊規約，其中MODBUS需要定義專門的規約點表；通訊接口為網絡(luò )RJ45通訊。

儲能BMS與PCS的通訊

 由于PCS只接了多組電池，所以BMS的數據匯總到BAMS，再由BAMS與PCS通信，實行單向傳輸，BAMS做主，PCS做從。

 BMS發送信息：BMS發送的信息有電池的狀態量及告警量等相關信息。包括電池組的最大SOC、最小SOC、電池組最大可充電量、最大可放電量、環境溫度、電池最小SOH等。PCS接到BMS告警信息后應進行相應的保護動作。

 通信接口：PCS與BMS間采用CAN或RS485通訊接口。

 硬節點信息：為了保護的及時可靠，儲能系統留備了硬節點，BMS檢測到電池系統達到保護限制時，BMS通過干節點將保護限制值發送給PCS。

儲能BMS三層架構內部通訊

 BMS系統的三層架構分別是，單體電池管理層BMU、電池組管理層BCMU、電池簇（多組）管理層BAMS；其中電池簇管理層我們也叫一個PCS電池單元管理層。

 單體電池管理層叫BMU，有1路CAN2.0總線。由電池采集單元BCU和電池均衡單元BEU組成，采集電池的各種單體信息（電壓、溫度），計算分析電池的SOC和SOH，實現對單體電池的主動均衡，并將單體異常信息上傳給電池組單元層BCMU；對外采用CAN2.0總線通信方式。

 電池組管理層叫BCMU，有3路CAN2.0總線，2路RS485（備用）總線。負責收集BMU上傳的各種單體電池信息，采集電池組的各種信息（組電壓、組溫度）、電池組充電放電電流等，計算分析電池組的SOC和SOH，并將所有信息上傳給電池簇單元層BAMS；采用CAN2.0總線通信方式。

 電池簇管理層叫BAMS，有1路以太網、2路CAN2.0總線和1路RS485（備用）總線。負責收集BCMU上傳的各種電池信息，并將所有信息以RJ45接口上傳給儲能監控EMS系統；與PCS通信，將電池的相關異常信息發送給PCS（CAN或RS485接口），且配有硬件干節點對PCS。

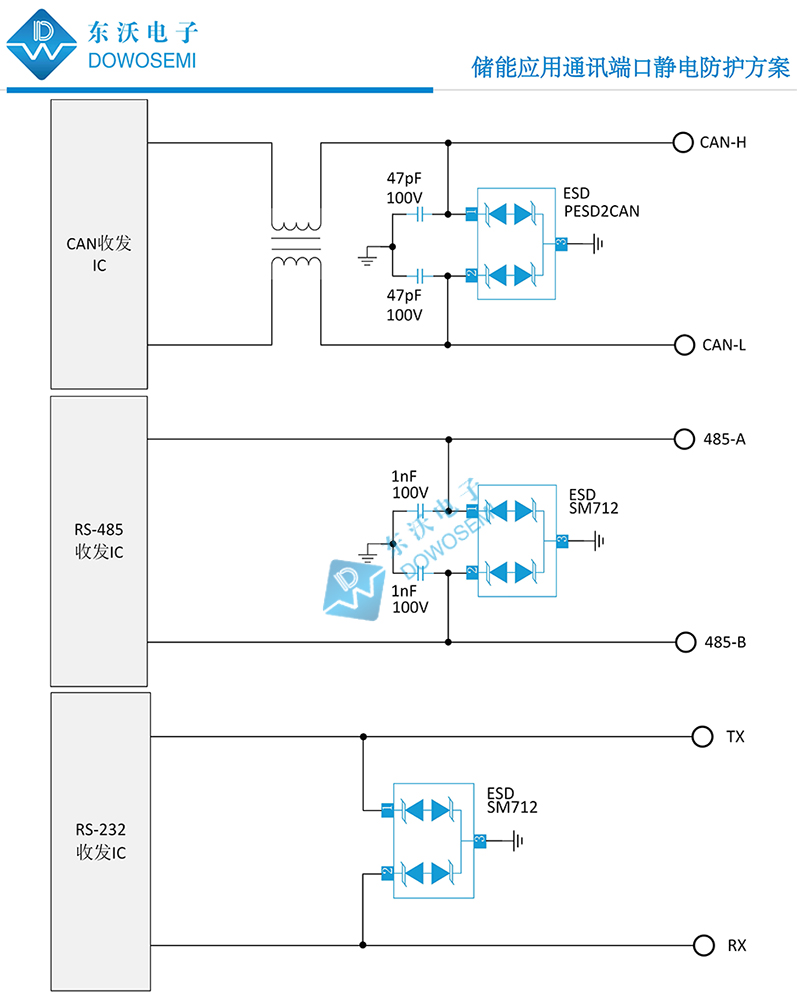

 為確保儲能系統安全、可靠、穩定運行，需對各通訊端口加裝靜電防護，保護相關設備免受ESD、EFT和雷電浪涌的損害。為此，東沃電子技術設計的儲能應用通訊端口靜電防護方案圖，如下所示：

 從圖中可以看出，CAN通訊總線接口靜電防護，推薦選用東沃電子推出的ESD二極管PESD2CAN：24V工作電壓、低箝位電壓、低結電容、SOT-23封裝，滿足IEC 61000-4-2 (ESD)±30kV (air)，±30kV (contact)。RS-485/RS-232通訊端口靜電保護，推薦選用東沃電子推出的ESD二極管SM712：采用非對稱電壓（-7V到12V）設計，SOT-23封裝， RS-485接口系統專用防護器件，低箝位電壓、結電容低特點，滿足IEC61000-4-2(ESD)±15kV(air)，±8kV(contact)。想了解更多有關儲能應用通訊端口保護方案和ESD靜電保護二極管PESD2CAN、SM712詳細信息，可直接咨詢東沃電子產品工程師：137 5773 6996（微信同號） 余 工
