SS520F-Q是什么類型的二極管？符合AEC-Q101標準嗎？

SS520BF肖特基二極管哪家廠家有生產？需要300K，交期要多久？

東沃SS520F-Q和SS520BF肖特基二極管，有什么區別？是原廠直供嗎？

……

SS520F-Q和SS520BF這兩顆肖特基二極管，常有客戶前來東沃電子咨詢。東沃電子自主研發、生產、銷售的肖特基二極管種類繁多、封裝多樣、型號齊全。關于肖特基二極管SS520F-Q和SS520BF的區別，需要查閱對應型號的產品規格書。

SS520F-Q和SS520BF肖特基二極管參數

1）SS520F-Q肖特基二極管參數

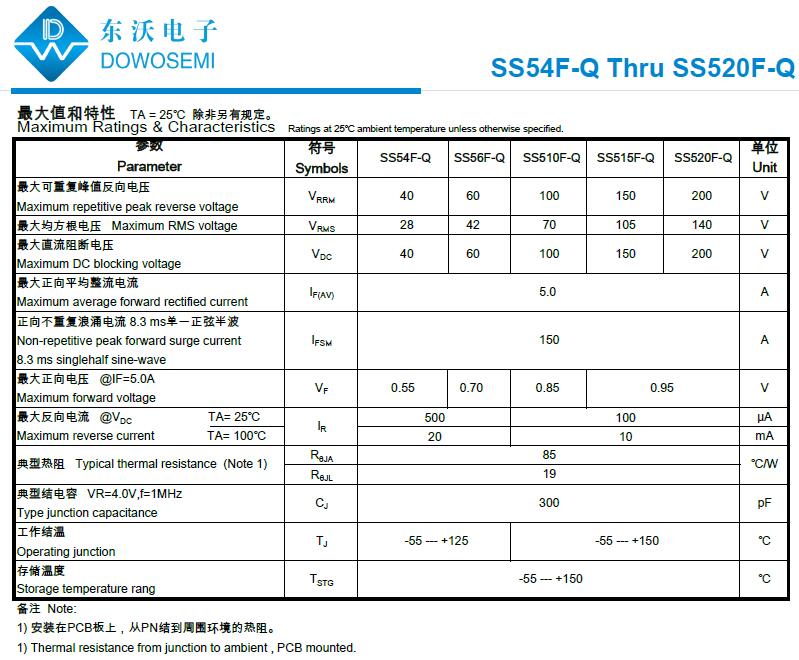

查閱?wèn)|沃電子“SBD-SS54F-Q Thru SS520F-Q (SMAF) Datasheet”產品規格書可知：

·最大可重復峰值反向電壓：200V
·最大均方根電壓：140V
·最大直流阻斷電壓：200V
·最大正向平均整流電流：5.0A
·正向不重復浪涌電流 8.3 ms單一正弦半波：150A
·最大正向電壓 @IF=5.0A：0.95V
·典型熱阻：85℃/W
·典型結電容：300pF
·封裝形式：SMAF
·高可靠性等級：符合AEC-Q101標準

2）SS520BF肖特基二極管參數

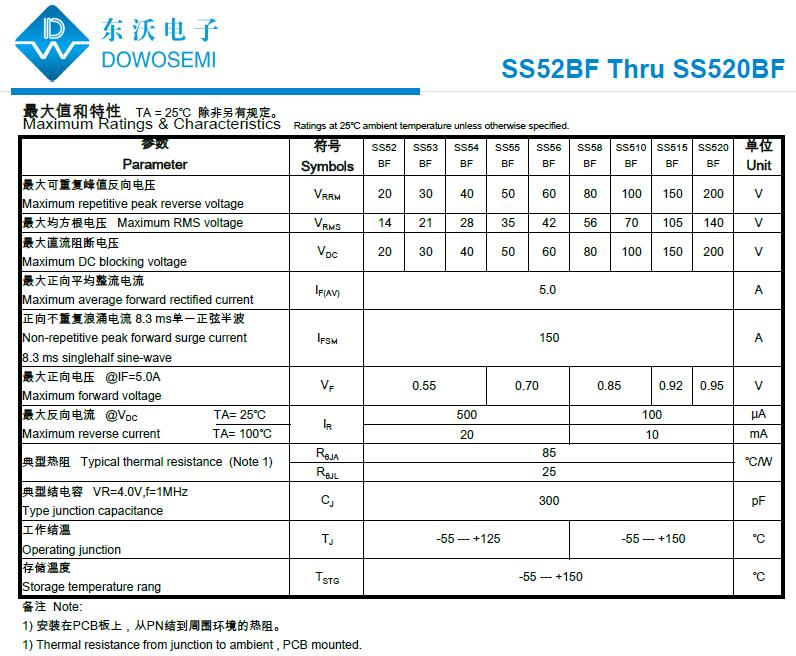

查閱?wèn)|沃電子“SBD-SS52BF Thru SS520BF (SMBF) Datasheet”產品規格書可知：

·最大可重復峰值反向電壓：200V
·最大均方根電壓：140V
·最大直流阻斷電壓：200V
·最大正向平均整流電流：5.0A
·正向不重復浪涌電流 8.3 ms單一正弦半波：150A
·最大正向電壓 @IF=5.0A：0.95V
·典型熱阻：85℃/W
·典型結電容：300pF
·封裝形式：SMBF

總結：從參數信息描述可知，SS520F-Q和SS520BF最大的區別是：SS520F-Q屬于車規級品質，SMAF封裝；SS520BF屬于SMBF封裝。那么，SMAF封裝和SMBF封裝尺寸是多少？除了SS520F-Q和SS520BF之外，SMAF封裝和SMBF封裝肖特基二極管常用型號還有哪些？

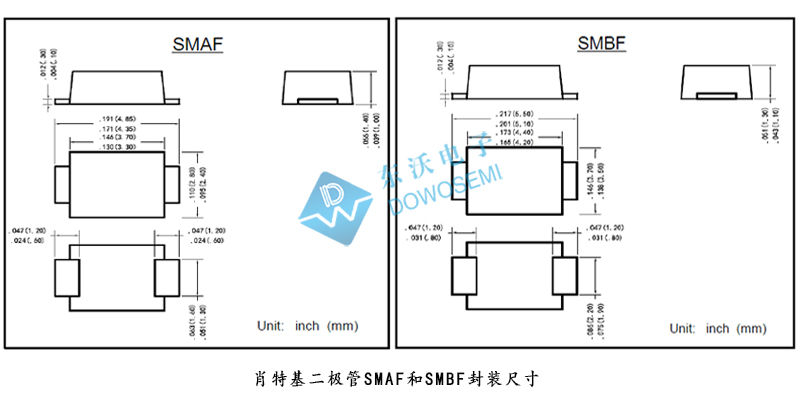

SMAF和SMBF肖特基二極管封裝尺寸

SMAF封裝肖特基二極管

東沃SMAF封裝肖特基二極管常用型號有：SS14F、SS15F、SS16F、SS18F、SS110F、SS115F、SS120F、SS24AF、SS26AF、SS210AF、SS215AF、SS220AF、SS32AF、SS33AF、SS34AF、SS35AF、SS36AF、SS38AF、SS310AF、SS315AF、SS320AF、SS32F-Q、SS33F-Q、SS34F-Q、SS35F-Q、SS36F-Q、SS38F-Q、SS310F-Q、SS315F-Q、SS320F-Q、TSS34LF、SS54F、SS56F、SS510F、SS515F、SS520F、SS54F-Q、SS56F-Q、SS510F-Q、SS515F-Q、SS520F-Q、SS54LF等等。

SMBF封裝肖特基二極管

東沃SMBF封裝肖特基二極管常用型號有：SS34BF、SS36BF、SS310BF、SS315BF、SS320BF、SS34LB、SS36LB、SS52BF、SS53BF、SS54BF、SS55BF、SS56BF、SS58BF、SS510BF、SS515BF、SS520BF等等。

關于SMAF和SMBF肖特基二極管相關知識就分享到這兒，想了解其他具體型號參數信息詳見東沃電子肖特基二極管產品規格書。東沃電子自主研發、生產、銷售的肖特基二極管品質卓越、現貨庫存、廠家價格、免費選型、免費樣品，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余經理。
