1A正向電流肖特基二極管常用型號，有哪些呢？之前科普過正向電流5A的肖特基二極管相關知識，接下來，肖特基二極管廠家東沃電子帶您走進正向電流1A肖特基二極管的世界。

1A正向電流肖特基二極管典型型號

查閱東沃電子肖特基二極管產品庫可知，東沃1A肖特基二極管典型型號有：

1）DO-41封裝肖特基二極管：1N5817、1N5818、1N5819、SR140、SR160、SR1100、SR1150、SR1200、SR160-Q、SR1100-Q等等。

2）SOD-123封裝肖特基二極管：1N5817W、1N5818W、1N5819W等等。

3）SOD-123FL封裝肖特基二極管：DSS12、DSS13、DSS14、DSS15、DSS16、DSS18、DSS110、DSS115、DSS120、DSS12L、DSS13L、DSS14L、DSS15L、DSS16L、DSS17L、DSS18L、DSS19L、DSS110L、DSS12-Q、DSS13-Q、DSS14-Q、DSS15-Q、DSS16-Q、DSS17-Q、DSS18-Q、DSS19-Q、DSS110-Q、DTSS12L、DTSS13L、DTSS14L、DTSS16L、DTSS110L、DTSS110L-Q等等。

4）SOD-323封裝肖特基二極管：1N5817WS、1N5818WS、1N5819WS等等。

5）DO-214AC（SMA）封裝肖特基二極管：SS12、SS13、SS14、SS15、SS16、SS18、SS110、SS115、SS120、SS12-Q、SS13-Q、SS14-Q、SS15-Q、SS16-Q、SS18-Q、SS110-Q、SS115-Q、SS120-Q、TSS14L、TSS14L等等。

6）SMA-W封裝肖特基二極管：SS12-W、SS13-W、SS14-W、SS15-W、SS16-W、SS18-W、SS110-W、SS115-W、SS120-W等等。

7）SMAF封裝肖特基二極管：SS14F、SS15F、SS16F、SS18F、SS110F、SS115F、SS120F等等。

8）DO-214AA（SMB）封裝肖特基二極管：SS12B、SS13B、SS14B、SS15B、SS16B、SS18B、SS110B、SS115B、SS120B等等。

肖特基二極管四大主要參數含義

從上可知，肖特基二極管種類繁多、封裝多樣，型號齊全，在選型選用肖特基二極管時，主要從VF、IF、VR、IR這四個主要參數入手，關于這四個參數的具體含義解說如下：

1）VF，Voltage of forward，正向電壓：正向導通時肖特基二極管兩端的電壓，選擇肖特基二極管時盡量選擇VF較小的肖特基二極管。

2）IF，Current of forward， 正向電流：表示在不引起熱故障的情況下可以流過二極管的最大連續電流。

3）VR，Voltage of reverse，反向電壓：是指肖特基二極管在反向偏壓模式下能夠承受而不擊穿并導致短路的最大電壓。

4）IR，Maximum reverse current，最大反向電流：指在肖特基二極管兩端加入反向電壓時，流過肖特基二極管的電流，肖特基二極管反向漏電流較大，盡量選擇IR較小的肖特基二極管。

DSS110和DSS110-Q肖特基二極管有什么區別？

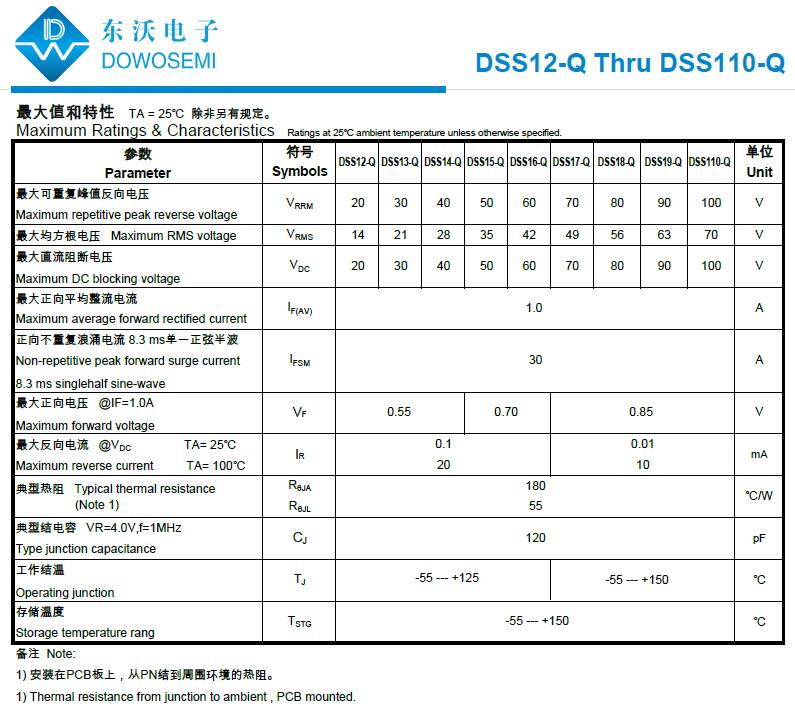

有客戶問，同樣是1A正向電流、壓降0.85V、反向電壓100V、SOD-123FL封裝，東沃肖特基二極管DSS110和DSS110-Q有什么區別呢？查閱?wèn)|沃電子“SBD-DSS12 Thru DSS120 (SOD-123FL) Datasheet”和“SBD-DSS12-Q Thru DSS110-Q (SOD-123FL) Datasheet”產品規格書可知：

1）東沃DSS110二極管參數：

·最大可重復峰值反向電壓：100V
·最大正向平均整流電流：1.0A
·最大正向電壓 @IF=1.0A：0.85V
·漏電流：0.1mA
·典型結電容：90pF
·封裝形式：SOD-123FL

2）東沃DSS110-Q二極管參數：

·最大可重復峰值反向電壓：100V
·最大正向平均整流電流：1.0A
·最大正向電壓 @IF=1.0A：0.85V
·漏電流：0.01mA
·典型結電容：120pF
·封裝形式：SOD-123FL
·高可靠性等級：符合AEC-Q101標準

由此可知，東沃DSS110和DSS110-Q最大的區別是后者是車規級肖特基二極管，品質更加可靠穩定，漏電流小，是一款成熟的肖特基二極管。具體選型應用，需要根據項目需求來定奪。關于正向電流1A肖特基二極管相關知識就分享到這兒，想了解其他具體型號參數信息詳見東沃電子肖特基二極管產品庫。東沃電子自主研發、生產、銷售的肖特基二極管品質卓越、現貨庫存、廠家價格、免費選型、免費樣品，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余經理。
