汽車電源有12V和24V供電系統之分，12V供電系統主要是應用于小轎車，24V供電系統主要應用于客車、貨車、貨車。眾所周知，汽車電源輸入模塊極其復雜，很容易受到溫度、工況等條件的影響。汽車供電環境中所有的瞬態浪涌過壓現象，其中拋負載（Load Dump）瞬態浪涌過壓現象是一個需要高度重視的電氣危害。那么，如何確保汽車電子產品順利通過ISO 7637-2或ISO 16750拋負載測試要求呢？汽車電源輸入模塊浪涌過壓防護方案如何設計？電路保護器件（TVS二極管）如何選型選用？

汽車電源輸入模塊浪涌過壓防護方案圖

從東沃汽車電源輸入模塊浪涌過壓防護方案圖可以看出，該方案包含了三項保護：過流保護、浪涌過壓保護、反電壓保護。

自恢復保險絲PPTC選型推薦

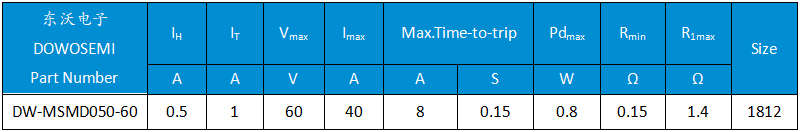

過流保護，東沃電子技術推薦選用自恢復保險絲DW-MSMD050-60，查閱?wèn)|沃電子“PPTC-DW-MSMD050-60 Datasheet”產品規格書可知，其參數詳情如下所示：

TVS二極管選型推薦

浪涌過壓保護，東沃電子技術推薦選用TVS二極管SM8S26CA、SM8S36CA、SMB10J26CA、SDP36CA、5.0SMDJ36CA、15KP36CA、30KP36CA、SMD8S36CA、LDP36CA、SMF26CA，查閱?wèn)|沃電子TVS二極管產品庫可知，其參數詳情如下所示：

肖特基二極管選型推薦

反電壓保護，東沃電子技術推薦選用肖特基二極管SS56，查閱?wèn)|沃電子“SBD-SS52~SS520 (DO-214AB) Datasheet”產品規格書可知，其參數詳情如下所示：

關于東沃汽車電源輸入模塊浪涌過壓防護方案圖及方案中用到的自恢復保險絲、TVS二極管、肖特基二極管選型就分享到這兒，如有特殊需求，歡迎前來東沃電子探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
