SMB10J系列TVS二極管,DO-214AA封裝1000W功率

發表日期:2019-08-22瀏覽:854

在電子設備產品中,有一種保護器件,玻璃鈍化工藝、可靠性高、無損壞極限;有一種保護器件,瞬態功率從200W到30000W,甚至更高,封裝多樣、小體積、易安裝;有一種保護器件,響應速度快、箝位電壓易控制、低電容、低漏電流、優良的箝位能力、擊穿電壓偏差小……而這種保護器件就是TVS瞬態抑制二極管,主要應用于對保護器件要求很高的場合領域,如汽車電子、消費電子、工業控制、通訊設備、醫療設備等行業。接下來重點介紹的是被動保護元器件廠商東沃電子供應的SMB10J系列TVS二極管。

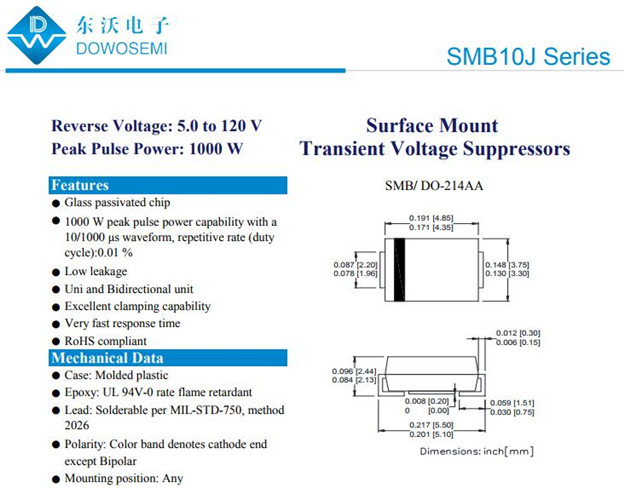

SMB10J系列TVS二極管特性

被動保護器件TVS二極管種類繁多、型號齊全,如何從琳瑯滿目的TVS二極管中選擇出一款合適的型號物料為電路安全保駕護航,這也是一門學問,不僅要精通TVS管知識,同時,還要有豐富的實戰經驗。東沃電子,是一家集技術與經驗為一體的高新技術企業,不僅是一家專業的保護器件供應商,而且還是一家有料的方案設計服務提供商。東沃電子TVS二極管SMB10J系列特性:
? 封裝形式:SMB/DO-214AA
? 脈沖功率:1000W
? 工作電壓:5.0V-85.0V
? 脈沖電流:7.3A-108.7A
? 單、雙向單元

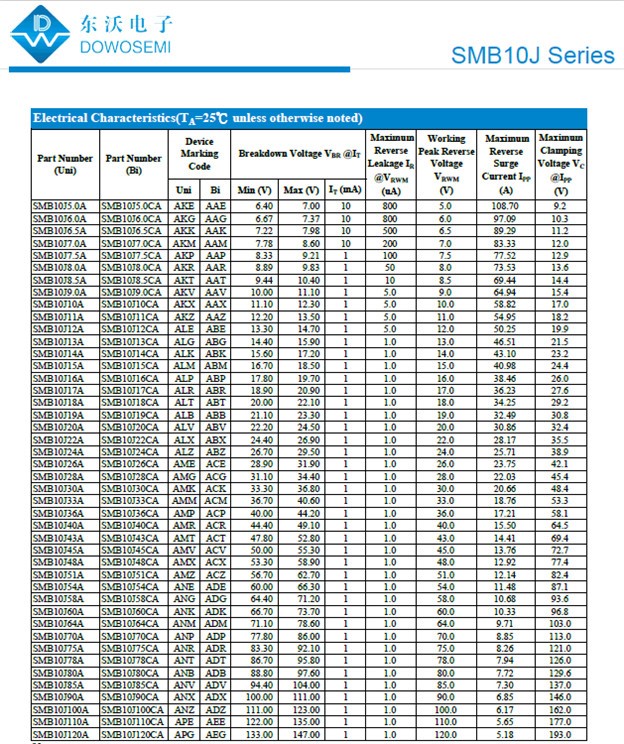

TVS二極管SMB10J系列型號

近日,很多采購商都是帶著物料型號(SMB10J22CA、SMB10J24CA、SMB10J26CA、SMB10J28CA、SMB10J30CA、SMB10J33CA、SMB10J36CA等)來詢價的并申請樣品,東沃總是能夠第一時間響應客戶的需求,現貨庫存,免費測試、免費方案、免費樣品。東沃TVS二極管SMB10J系列具體型號有:
SMB10J5.0A/CA、SMB10J6.0A/CA、SMB10J6.5A/CA、SMB10J7.0A/CA、SMB10J7.5A/CA、SMB10J8.0A/CA、SMB10J8.5A/CA、SMB10J9.0A/CA、SMB10J10A/CA、SMB10J11A/CA、SMB10J12A/CA、SMB10J13A/CA、SMB10J14A/CA、SMB10J15A/CA、SMB10J16A/CA、SMB10J17A/CA、SMB10J18A/CA、SMB10J19A/CA、SMB10J20A/CA、SMB10J22A/CA、SMB10J24A/CA、SMB10J26A/CA、SMB10J28A/CA、SMB10J30A/CA、SMB10J33A/CA、SMB10J36A/CA、SMB10J40A/CA、SMB10J43A/CA、SMB10J45A/CA、SMB10J48A/CA、SMB10J51A/CA、SMB10J54A/CA、SMB10J58A/CA、SMB10J60A/CA、SMB10J64A/CA、SMB10J70A/CA、SMB10J75A/CA、SMB10J78A/CA、SMB10J80A/CA、SMB10J85A/CA、

其中,SMB10J22CA、SMB10J24CA、SMB10J26CA、SMB10J28CA、SMB10J30CA、SMB10J33CA、SMB10J36CA是比較常用的TVS二極管,品質卓越、現貨庫存、量大價優。


TVS管SMB10J24CA參數詳解

VBR.MIN:26.70V
VBR.MAX:29.50V
IT:1mA
IR:1.0μA
VRWM:24.0V
IPP:25.71A
VC:38.9V

? VRWM :截止電壓, TVS二極管的最高工作電壓,可連續施加而不引起TVS二極管劣化或損壞狀態下,達到的最大的直流電壓或交流峰值電壓; 在VRWM下,TVS二極管是不工作的,不導通;
? VC:鉗位電壓,施加規定波形的峰值脈沖電流IPP時,TVS二極管兩端測得的峰值電壓;
? VBR:擊穿電壓,是TVS管的最小雪崩電壓;指在V-I特性曲線上,在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS兩端的電壓;
? IR:漏電流,亦稱待機電流;在規定溫度和最高工作電壓條件下,流過TVS二極管的最大電流,其值是在截止電壓下測量的;
? IPP: 峰值脈沖電流,一般在10/1000μs電流波形下的峰值;
? IT:測試電流;

更多有關其他TVS二極管詳細信息和解決方案,廠家東沃,隨時恭候您的蒞臨?。?!
