能夠瀏覽到本篇文章的人，相信您對TVS二極管的了解是刻骨銘心的深刻。TVS二極管在電路保護中的重要性，不言而喻。TVS瞬態抑制二極管憑借響應速度快、瞬態功率大、漏電流低、箝位電壓易控制、擊穿電壓偏差小、可靠性高、體積小等特點，廣泛應用于汽車、家用電器、通信設備、交/直流電源、儀器儀表、新能源等領域。接下來，專業的電路保護元器件供應廠商東沃電子為大家科普：雙向TVS二極管SMBJ5.0CA在電路保護中的應用。

走進貼片TVS管SMBJ5.0CA

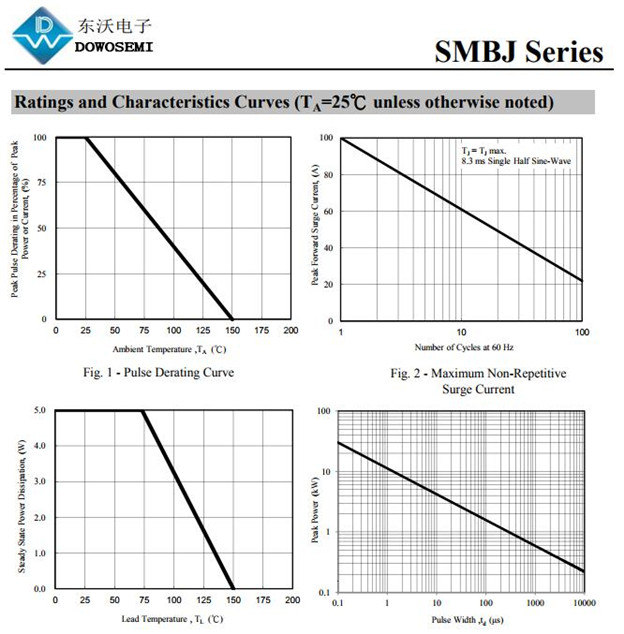

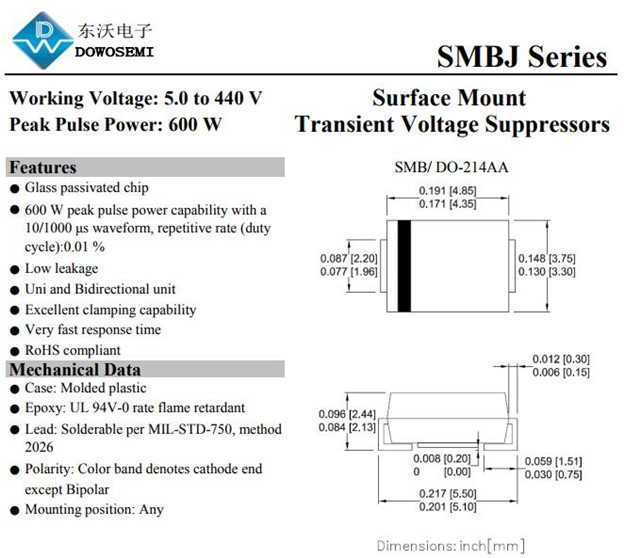

SMBJ5.0CA瞬態抑制二極管，封裝DO-214AA/SMB，峰值脈沖功率600W，截止電壓5.0V，最小擊穿電壓6.40V，最大擊穿電壓7.0V，峰值脈沖電流65.22A，如需要了解更具體的詳細參數和規格書，可向東沃電子索取。SMBJ5.0CA，屬于SMBJ系列大家庭中的成員之一，它的同胞還有:SMBJ5.0A/CA、SMBJ6.0A/CA、SMBJ6.5A/CA、SMBJ7.0A/CA、SMBJ7.5A/CA、SMBJ8.0A/CA、SMBJ8.5A/CA、SMBJ9.0A/CA、SMBJ10A/CA、SMBJ11A/CA、SMBJ12A/CA、SMBJ13A/CA、SMBJ14A/CA、SMBJ15A/CA、SMBJ16A/CA、SMBJ17A/CA、SMBJ18A/CA、SMBJ19A/CA、SMBJ20A/CA、SMBJ22A/CA、SMBJ24A/CA、SMBJ26A/CA、SMBJ28A/CA、SMBJ30A/CA、SMBJ33A/CA、SMBJ36A/CA、SMBJ40A/CA、SMBJ43A/CA、SMBJ45A/CA、SMBJ48A/CA、SMBJ51A/CA、SMBJ54A/CA、SMBJ58A/CA、SMBJ60A/CA、SMBJ64A/CA、SMBJ70A/CA、SMBJ75A/CA、SMBJ78A/CA、SMBJ80A/CA、SMBJ85A/CA、SMBJ90A/CA、SMBJ100A/CA、SMBJ110A/CA、SMBJ120A/CA、SMBJ130A/CA、SMBJ140A/CA、SMBJ150A/CA、SMBJ160A/CA、SMBJ170A/CA、SMBJ180A/CA、SMBJ190A/CA、SMBJ200A/CA、SMBJ220A/CA、SMBJ250A/CA、SMBJ300A/CA、SMBJ350A/CA、SMBJ400A/CA、SMBJ440A/CA。其中，SMBJ5.0CA、SMBJ6.0CA、SMBJ13A、SMBJ22CA、SMBJ24CA、SMBJ30CA、SMBJ33CA、SMBJ48CA等是應用比較頻繁的TVS二極管。

SMBJ5.0CA在汽車電源線保護中的應用

在實際的電路中，有時由于供電環境的變化會(huì )導致瞬時脈沖，而要消除瞬時脈沖對電路損害最好的辦法就是將TVS管在線路板上與被保護線路并聯。TVS瞬態抑制二極管SMBJ5.0CA，具有15KV空氣放電和30KV接觸放電的ESD防護等級，小于1ps的響應速率、600w的10/1000us、duty小于 0.01%的尖峰能量浪涌能量容量，并且反向工作電壓為5V，65A下的鉗位電壓為9.2V，這些主要的電氣特性是的SMBJ5.0CA二極管非常適合在接口保護中的應用，如在熱插拔電路、汽車電源線等保護中。

SMBJ5.0CA在RS-485通訊保護中的應用

現如今的智能儀表行業里，一般都會(huì )采用RS-485通訊。為了保護RS-485接口免受靜電或浪涌損壞，此刻會(huì )采用SMBJ5.0CA瞬變抑制二極管來做接口保護。當靜電或浪涌電壓大于5V時，SMBJ5.0CA二極管就會(huì )開始運作，將電壓鉗位在很低的水平；倘若電流又超過峰值脈沖電流的話，最終電壓會(huì )被鉗位在9.2V左右，從而保護后一級的精密元器件免受損壞。

SMBJ5.0CA在運放的輸出級保護

都知道，集成運放對外界電應力非常敏感，在使用運放過程中，如果因操作失誤或采取了不正常的工作條件，這時往往會(huì )出現很大的電壓或電流，特別是靜電和浪涌脈沖，從而導致運放受損或失效。舉個例子，在5V輸出的直流穩壓電源中，應在其穩壓輸出端加上SMBJ5.0CA，一來可以保護使用該電源的儀器設備，二來還可以吸收電路中晶體管的集電極到發射極間的峰值電壓，從而保護晶體管。為此，東沃電子工程師建議在每個穩壓源的輸出端加一個SMBJ5.0CA二極管，這樣就可以大幅度地提高整機的可靠性。

說實話，國內TVS品牌廠商有很多，但是真正能夠做到有技術有團隊有產品有服務的，真的是少之又少。采購電路保護元器件（如TVS管、ESD靜電保護管、陶瓷氣體放電管、壓敏電阻、自恢復保險絲等），不妨認準東沃電子，專業更放心，可靠更安心。如需要更多技術支持或專業服務，可聯系東沃電子獲得專業快捷的服務。
