TVS瞬態電壓抑制二極管是一種高效能的電子電路保護器件，專門為解決電子設備電壓瞬變和浪涌防護問題而研發設計生產出來的，主要用于對電路進行瞬態保護。在國內外電子產品和高可靠設備中，TVS二極管的應用十分普遍，隨著TVS的應用范圍和使用數量的增加，TVS二極管的可靠性備受關注，這可靠性不僅是TVS自身的，而且還關系到被保護電子電路中的使用可靠性。為此，電路保護元器件TVS二極管采購，一定要找家可靠、專業的供應商。TVS二極管種類繁多，車規級TVS管TPSMBJ系列是其中的一類。問題來了，有關TPSMBJ系列TVS管，您真的吃透了嗎？

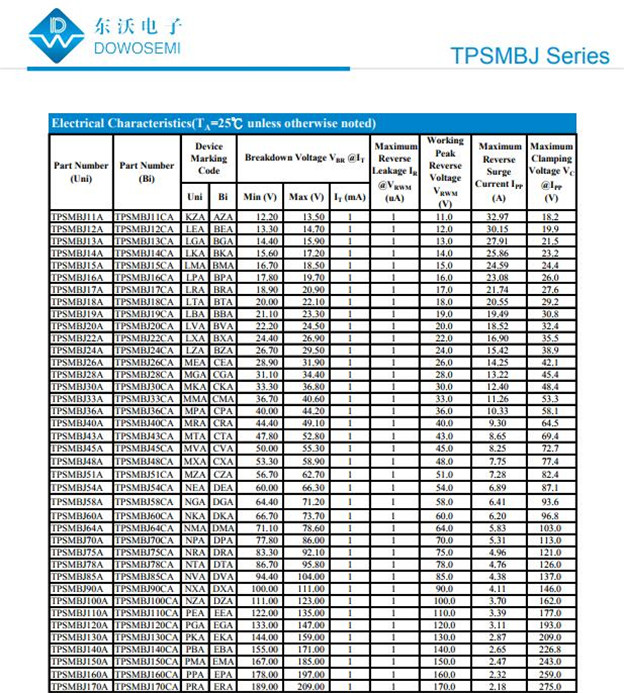

TVS二極管TPSMBJ系列詳解

國內TVS管品牌商東沃電子（DOWOSEMI）專業供應TPSMBJ系列瞬態電壓抑制二極管，該系列產品具有如下特點：
? 峰值功率可達600W
? SMB/DO-214AA貼片封裝
? 最大反向泄漏電流僅1uA；
? 快速的響應速度；
? 出色的鉗位能力；
? 保護電壓范圍11V到170V，單雙向可選:TPSMBJ11A/CA、TPSMBJ12A/CA、TPSMBJ13A/CA、TPSMBJ14A/CA、TPSMBJ15A/CA、TPSMBJ16A/CA、TPSMBJ17A/CA、TPSMBJ18A/CA、TPSMBJ19A/CA、TPSMBJ20A/CA、TPSMBJ22A/CA、TPSMBJ24A/CA、TPSMBJ26A/CA、TPSMBJ28A/CA、TPSMBJ30A/CA、TPSMBJ33A/CA、TPSMBJ36A/CA、TPSMBJ40A/CA、TPSMBJ43A/CA、TPSMBJ45A/CA、TPSMBJ48A/CA、TPSMBJ51A/CA、TPSMBJ54A/CA、TPSMBJ58A/CA、TPSMBJ60A/CA、TPSMBJ64A/CA、TPSMBJ70A/CA、TPSMBJ75A/CA、TPSMBJ78A/CA、TPSMBJ85A/CA、TPSMBJ90A/CA、TPSMBJ100A/CA、TPSMBJ110A/CA、TPSMBJ120A/CA、TPSMBJ130A/CA、TPSMBJ140A/CA、TPSMBJ150A/CA、TPSMBJ160A/CA、TPSMBJ170A/CA。

其中，TPSMBJ11A、TPSMBJ18A、TPSMBJ18CA、TPSMBJ22CA、TPSMBJ30CA、TPSMBJ33A、TPSMBJ33CA、TPSMBJ36CA、TPSMBJ45CA、TPSMBJ54CA是應用比較頻繁的TVS二極管，有關其具體應用方案，可直接與東沃FAE電子工程師溝通。

TVS二極管TPSMBJ系列在電動汽車引擎生效模擬器的應用

新能源電動汽車引擎聲效模擬器是利用MCU和音頻放大芯片播放模擬電動汽車在不同車速下行駛的聲音。該聲效模擬MCU需要通過CAN總線與BCM系統通訊，總線需要TVS保護，東沃電子車規級TVS管TPSMBJ系列，瞬態功率可達600W，滿足各種應用規格，出色的箝位電壓能力，根據EMC國際標準設計，滿足EMC保護要求，符合AEC-Q101認證標準。

對于電動汽車引擎聲效模擬器的CAN總線，CAN總線的顯性電平并不高，一般在2V-4V。所以，對于EMI和ESD保護，東沃電子供應的TPSMBJ系列TVS管的可選擇性余地很大，可選擇TPSMBJ11A，11V啟動保護，最大電流可達32.97A。對于TPSMBJ系列常用電壓和功率值型號，東沃電子現貨庫存，閃電供貨。

TVS二極管TPSMBJ系列在智能電表雙模采集器的應用

智能電表解決方案用于電能輸送的中低壓交流配電線可作為數據通信的傳輸介質。電力線載波(PLC)通信技術就是通過載波方式在配電線上高速傳輸模擬或數字信號的技術。因載波信號用變壓器方式耦合到電力線上，外部如雷擊等因素可能耦合到載波通訊單元電路，需要采用TVS管防護，TVS品牌廠商東沃電子TPSMBJ系列，峰值功率可達600W，滿足應用規格，符合各種國際標準。

電表計量數據通過PLC載波接口電路調制成FSK信號，通過寬帶運放的有源濾波放大，經變壓器耦合到電力線，供遠端集中采集。遠端的控制信號也可以用載波方式通過電力線經變壓器耦合到載波接口電路接收，解調后提供給MCU。因經運放放大的載波信號一般不超過12V,在變壓器載波接口側的TVS保護電路就可以選東沃電子的TPSMBJ18CA，18V啟動保護，29.2V鉗位。同時，對于不同的電表（如載波傳輸路徑不同，對載波電壓的幅度要求不同）也可選用TPSMBJ系列不同鉗位電壓的型號。具體有關TVS二極管選型和電路解決方案，東沃電子免費提供?。?！
