同樣都是過壓防浪涌保護，為什么人家的電路保護方案就是比你的優秀呢？工欲善其事，必先利其器，要想運用好TVS管，就必須熟練掌握TVS管的關鍵參數。接下來，專業高品質電路保護器件廠家——東沃電子，傾心為您科普有關TVS管參數的知識。

1）Vrwm截止電壓
TVS管的最高工作電壓，可連續施加而不引起TVS管劣化或損壞的最高工作峰值電壓或直流峰值電壓。在Vrwm下，TVS管是不工作的，即不導通的。也就是說，電路的最高工作電壓必須小于Vrwm，否則會(huì )引起TVS管動作導致電路異常。

2） I R 漏電流
漏電流，也稱待機電流。在規定溫度和最高工作電壓條件下，流過TVS管的最大電流。TVS管的漏電流一般是在截止電壓下測量，對于某一型號TVS管, I R 應在規定值范圍內。對 TVS 兩端施加電壓值為Vrwm ，從電流表中讀出的電流值即為T(mén)VS的漏電流 I R 。對于同功率和同電壓的TVS，在Vrwm≤10V 時，雙向 TVS 漏電流是單向 TVS 漏電流的2倍。對于一些模擬端口，漏電流會(huì )影響AD的采樣值，所以TVS的漏電流越小越好。

3）VBR 擊穿電壓

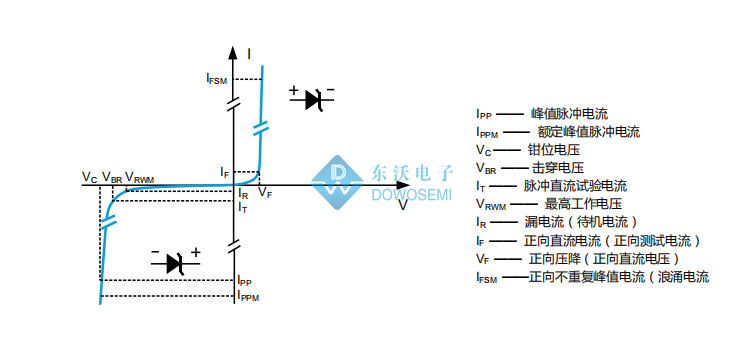

擊穿電壓，指在 V-I 特性曲線上，在規定的脈沖直流電流I T或接近發生雪崩的電流條件下測得TVS管兩端的電壓。測試的電流I T一般選取10mA左右，施加的電流的時間不應超過400ms，以免損壞器件，VBRmin和 VBRmax是TVS管擊穿電壓的一個偏差，一般 TVS 管為±5%的偏差。測量時，V BR 落在 V BRmin和 V BRmax 之間視為合格品。

4）I PP 峰值脈沖電流和V C 鉗位電壓
峰值脈沖電流，給定脈沖電流波形的峰值。TVS二極管一般選用 10/1000μs 電流波形。鉗位電壓，施加規定波形的峰值脈沖電流 I PP 時，TVS二極管兩端測得的峰值電壓。I PP 及 V C 是衡量TVS二極管在電路保護中抵抗浪涌脈沖電流及限制電壓能力的參數，這兩個參數是相互聯系的。對于TVS二極管在防雷保護電路中的鉗位特性，可以參考V C這個參數。對于相同型號TVS二極管，在相同I PP下的V C越小，說明TVS二極管的鉗位特性越好。TVS二極管的耐脈沖電流沖擊能力可以參考 I PP ，同型號的TVS二極管，I PP 越大，耐脈沖電流沖擊能力越強。

5）結電容C
結電容是TVS二極管中的寄生電容，在高速I(mǎi)O端口保護需要重點關注，過大的結電容可能會(huì )影響信號的質量。

了解熟悉TVS二極管的基本參數之后，正式進入到重要的環節：TVS二極管選型。
