瞬態抑制二極管工作原理

發表日期:2019-12-16瀏覽:1804

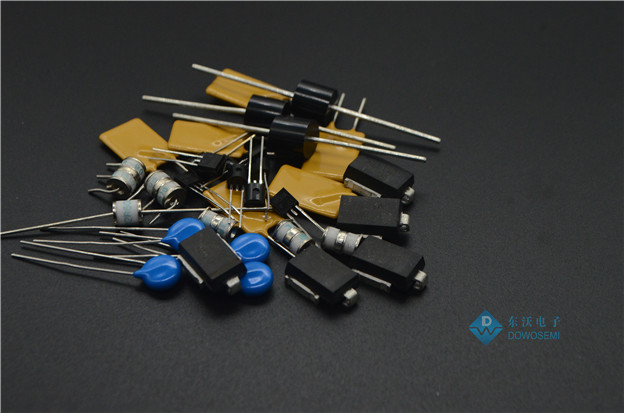

瞬態抑制二極管,亦稱TVS二極管(Transient Voltage Suppressors)、TVS管、瞬態電壓抑制二極管、瞬變電壓抑制二極管,是一種高效能的電路保護器件,是在齊納二極管工藝基礎上發明的一種新型元器件。當電路中的瞬時電壓超過電路正常工作電壓后,瞬態抑制二極管的兩端經受瞬間高能量沖擊時,它以PS秒級的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩?,以吸收一個瞬間大電流,把它的兩端電壓箝制在一個預定的數值上,從而保護后面的精密元器件不受瞬態高壓尖峰脈沖的沖擊。當瞬時脈沖結束以后,瞬態抑制二極管自動恢復高阻狀態,整個電路進入正常電壓。瞬態抑制二極管的失效模式主要是短路,但當通過的過電流太大時,也有可能會(huì )造成瞬態抑制二極管被炸裂而開路。


瞬態抑制二極管種類繁多,型號齊全。根據封裝形式,可分為10類:
1)DO-218AB:SM5S、SM6S、SM8S、SM8SxxCA;
2)SMA/DO-214AC:SMAJ、P4SMA、TPSMAJ、SMA6J、TPSMA、SACA;
3)SMB/DO-214AA:SMBJ、P6SMB、TPSMBJ、SMB10J、SACB、1.0SMB、TPSMB;
4)SMC/DO-214AB:1.5SMC、SMCJ、TPSMCJ、SMDJ、TPSMDJ、5.0SMDJ、TP5.0SMDJ、TPSMC;
5)SOD-123:SMF、TPSMF、SMF4L、SMF3.3A、SMF3V3A;
6)DO-41:P4KE;
7)DO-15:SA、P6KE、SAC;
8)DO-201:1.5KE、LCE;
9)R-6/P600:3KP、5KP、LDP、15KP、30KP;
10)NA:KA;

在電路保護方案中,具體選用什么系列什么型號的瞬態抑制二極管,還需要專業的技術員指導您選型。有關TVS二極管選型這方面的知識,可以看這篇科普文章:《TVS瞬態抑制二極管選型指南》。
