以電源防護方案來說，眾所周知，這類的防護設計以防雷和限壓為主，陶瓷氣體放電管為一級保護，二極防護多由壓敏電阻和TVS二極管來泄放雷擊浪涌的殘壓。那么，關鍵問題來了，到底是用壓敏電阻好還是TVS二極管好？這是很多工程師糾結的問題，也是很多客戶與東沃電子FAE現場工程師交流過壓防護經常提及的話題之一。壓敏電阻和TVS二極管這兩款限壓器件，該怎么取舍呢？?jì)烧咧g本質上有什么差異呢？在這里，電路保護元器件專業廠商東沃電子從工作原理、產品特性、應用范圍三方面來分析。

工作原理

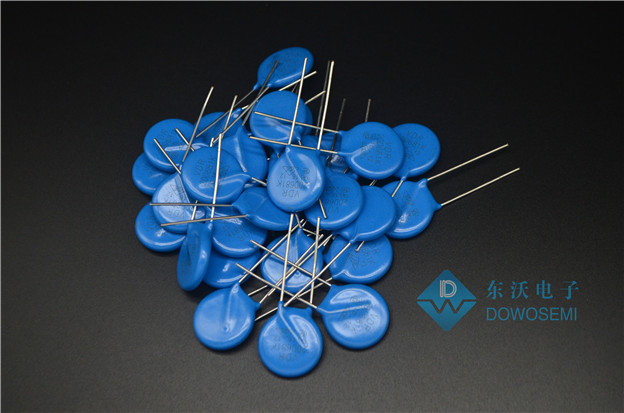

壓敏電阻，英文簡稱VDR，一種非線性伏安特性的電阻器件，主要應用在電路承受過壓時進行電壓箝位，吸收多余的電流以保護敏感器件。當加上壓敏電阻上的電壓低于閾值時，相當于一個斷開狀態的開關；當加上壓敏電阻上的電壓高于閾值時，相當于一個閉合狀態的開關。對于壓敏電阻來說，采用的是物理吸收原理，每經過一次電壓沖擊，就會(huì )受到一定的損傷，形成無法恢復的漏電通道。

TVS二極管，一種新型高效能電路保護器件，具有高浪涌吸收能力和PS級響應速度。當TVS二極管兩端經受瞬間高能量沖擊時，能以PS級速度把兩端的阻抗值由高阻抗變?yōu)榈妥杩?，吸收瞬間的大電流，把兩端的電壓箝制在一個預定值，從而保護后面的電路元件免受瞬態高壓尖峰脈沖的沖擊。

產品特性

由氧化鋅制成的壓敏電阻，ns級響應速度，尺寸小、不占空間，成本低，能夠承受更大的浪涌電流，體積越大承受的浪涌電流越大，最大可達到上百KA；但是壓敏電阻的非線性特性差，大電流時候限制電壓高，低電壓時漏電流大，并且經過一定能量沖擊數之后，容易老化；

由半導體材料制成的TVS二極管，ps級響應速度，瞬態功率大，漏電流低，箝位電壓擊穿偏差小，易控制，體積小，高可靠性，使用壽命長，無損壞極限；在浪涌電流保護方面，TVS二極管的通流量不及壓敏電阻。

應用范圍

電子元器件的獨有特性，決定了其應用環境：
1）壓敏電阻：傾向于電源防護，多用于防雷系統中；
2）TVS二極管：應用范圍極其廣泛，如汽車、計算機系統、通訊設備、家用電器、儀器儀表、交/直流電源、I/O端口、ISDN的保護、通訊端口、繼電器等各個領域。

到底是壓敏電阻好還是TVS二極管好？在實際電路防護中，最關鍵的還是要對抑制對象和保護對象有充分的認識。東沃電子，依托豐富的工作和實踐經驗總結：在能量小的脈沖電壓，防止被防護對象因瞬態過壓而損壞，一般建議采用TVS二極管；對于吸收能量較高的浪涌電流/電壓下，建議采用壓敏電阻。
