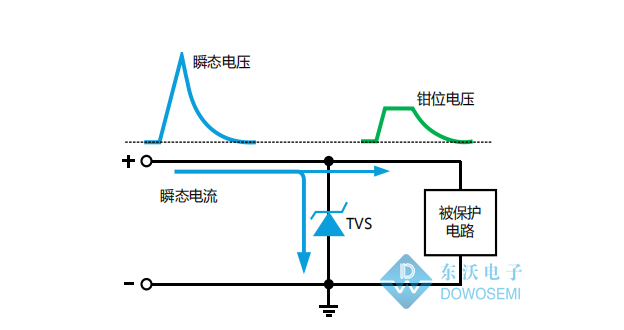

TVS瞬態抑制二極管（Transient Voltage Suppressors），用于保護易受干擾的電路免遭高浪涌、高電壓、靜電放電、電感負載開關、感應雷等沖擊和威脅。在電路中，TVS往往是“隱藏”的，直到一個瞬態事件出現時，才起作用。TVS二極管，一種高效能的電路保護器件，廣泛應用于家電、汽車、通信、家庭娛樂(lè )、工業、照明、移動設備、個人電腦等領域。TVS二極管種類繁多、峰值脈沖功率200W-30000W、封裝形式多樣、型號齊全。在電路保護應用中，需要根據電路保護需求來確定型號，這就涉及到了TVS二極管選型這個問題。

工欲善其事必先利其器，TVS二極管選型之前，必先讀懂TVS二極管參數，才能開啟TVS二極管選型之旅。

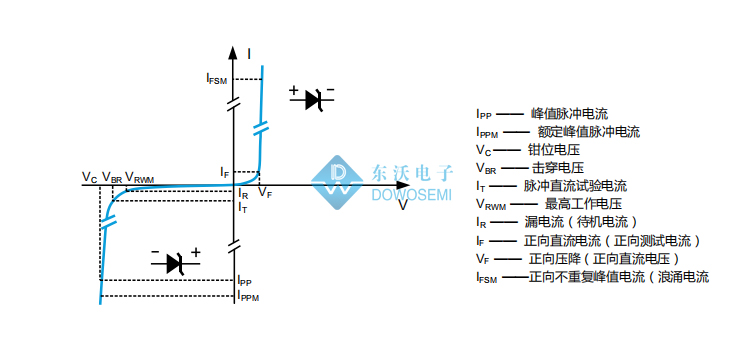

1）V_RWM 截止電壓，I_R 漏電流
V_RWM：截止電壓， TVS的最高工作電壓，可連續施加而不引起TVS 劣化或損壞的最大的直流電壓或交流峰值電壓。
在V_RWM 下，TVS 認為是不工作的，即是不導通的。
I_R：漏電流，也稱待機電流。在規定溫度和最高工作電壓條件下，流過TVS 的最大電流。TVS 的漏電流一般是在截止電壓下測量，對于某一型號TVS，I_R 應在規定值范圍內。

2）V_BR 擊穿電壓
V_BR：擊穿電壓，指在V-I 特性曲線上，在規定的脈沖直流電流I_T或接近發生雪崩的電流條件下測得TVS 兩端的電壓。對于低壓TVS，由于漏電流較大，所以測試電流選取的I_T較大。

3）I_PP 峰值脈沖電流 ，V_C 鉗位電壓
I_PP：峰值脈沖電流，給定脈沖電流波形的峰值。TVS 一般選用10/1000μs 電流波形。
V_C：鉗位電壓，施加規定波形的峰值脈沖電流IPP 時，TVS 兩端測得的峰值電壓。
I_PP 及V_C 是衡量TVS 在電路保護中抵抗浪涌脈沖電流及限制電壓能力的參數，這兩個參數是相互聯系的。對于TVS 在防雷保護電路中的鉗位特性，可以參考V_C這個參數。對于相同型號TVS，在相同I_PP下的V_C 越小，說明TVS 的鉗位特性越好。TVS 的耐脈沖電流沖擊能力可以參考I_PP，同型號的TVS，I_PP越大，耐脈沖電流沖擊能力越強。

4）結電容
TVS二極管的結電容一般在幾十皮法至幾十納法。對于同一功率等級的TVS，其電壓越低，電容值越大。在一些通信線路中，尤其要關注TVS的結電容。

5）封裝形式
TVS二極管的功率從封裝形式上也可以體現，封裝體積越小，其功率一般也越小，因為T(mén)VS管的芯片面積直接決定了TVS 的功率等級。電路工程師可根據電路設計及測試要求選擇合適封裝的TVS器件。目前，業內提供的TVS二極管封裝形式有：SOD-123、SMA /DO-214AC、SMB/DO-214AA、SMC/DO-214AB、DO-218A、DO-41、DO-15、DO-201、R/P-600等。
