隨著電子產品的集成度、處理器速度、開關速率和接口速率不斷地提升，它們的ESD/EMI/EMC等問題日益突出。尤其是，當手持電子設備向輕薄靈巧的方向發展且產品功能不斷升級時，其輸入/輸出端口也隨之增加，導致浪涌靜電放電進入系統并干擾甚至威脅其他精密器件的安全。為此，電路安全防護是一個不容忽視的問題。電路安全防護，從電路保護元器件選型開始。

接下來要科普的是鉗位型過壓保護器件之一——TVS二極管選型需要注意的事項。關于TVS二極管選型這方面的知識，之前就科普過了，感興趣的小伙伴們可以看看這篇文章：TVS瞬態抑制二極管選型指南。

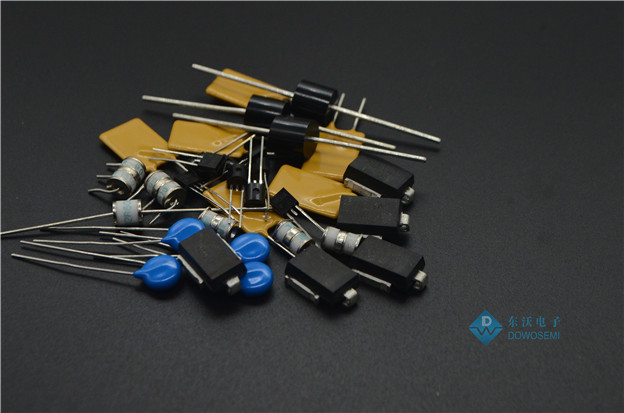

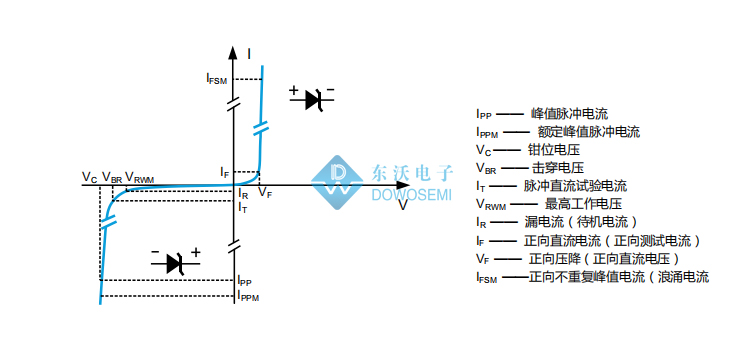

TVS二極管最高工作電壓V_RWM

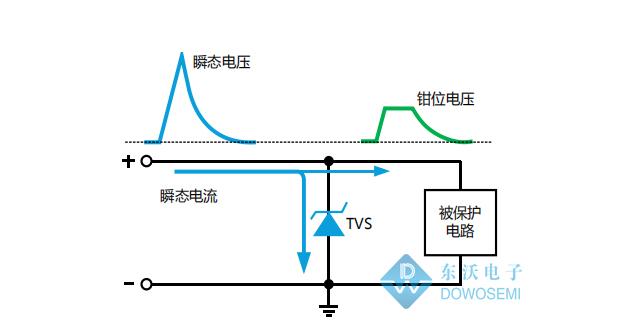

在電路正常工作情況下， TVS二極管是不工作的，即處于截止狀態，為此，TVS二極管的截止電壓應大于被保護電路的最高工作電壓。這樣才能保證TVS二極管在電路正常工作下不會(huì )影響電路工作。但是TVS二極管的工作電壓高低決定了TVS二極管鉗位電壓的高低。在截止電壓大于線路正常工作電壓的情況下，TVS二極管的工作電壓不能選取過高。如果過高的話，鉗位電壓也會(huì )過高。為此，在選擇TVS二極管V_RWM時，要綜合考慮被保護電路的工作電壓及后級電路的承受電壓。

TVS二極管功率選型

TVS二極管產品的額定瞬態功率應該大于電路中可能出現的最大瞬態浪涌功率，具體可參照如下計算方法：
P_PPM = V_C x I_PP

其中V_C為T(mén)VS二極管的鉗位電壓， I_PP為T(mén)VS在 10/1000μs波形的峰值脈沖電流。對于不同功率等級的TVS二極管，相同電壓規格的TVS二極管，其V_C值是一樣的，只是I_PP不同。故，P_PPM和I_PP成正比，I_PP越大，P_PPM也越大。

TVS二極管鉗位電壓V_C

TVS二極管鉗位電壓應小于后級被保護電路最大可承受的瞬態安全電壓。TVS二極管的V_C與V_BR及I_pp成正比。對于同一功率等級的TVS二極管，其擊穿電壓越高V_C也就越高。

TVS二極管漏電流I_R

在一些低功耗電路或高精度采集電路中，I_R過大可能會(huì )導致電路功耗過大或信號的采集精度超標。因低壓TVS二極管（V_RWM<10V）的I_R較大，如果后級電路耐受能力較強的話，盡量選擇10V或以上的TVS二極管。若后級電路耐受能力不足，則需要選擇小I_R且低電壓的TVS二極管。

TVS二極管結電容C_J

TVS二極管的結電容C_J一般在幾十皮法到幾十納法之間。對于同功率等級的TVS二極管而言，其電壓越低，結電容值C_J就越大。在通信線路保護中，尤其要關注TVS二極管的結電容值C_J，否則會(huì )影響電路的正常工作。

電路安全防護的路上，想要可靠穩定的話，建議找專業做電路保護器件的廠商，實力雄厚、經驗豐富，從方案設計、元件選型、樣品測試一站式滿足客戶的需求！
