TVS二極管廠家東沃電子推出的超低結電容TVS二極管陣列DW05-4R2P-S，為高速數據接口提供ESD靜電放電保護，是一款理想型通信接口的ESD靜電保護器件。ESD保護二極管DW05-4R2P-S采用小型的DFN2.5X1-10L塑料封裝，其結電容值僅為0.3pF，每個器件可保護4條高速數據線，可保護寄生敏感系統，使其不受過壓和過流瞬態事件的影響。DW05-4R2P-S具有低電容、小尺寸和高ESD穩定性，非常適合高速數據端口和高頻線應用，其低鉗位電壓可最大限度地減小所保護的IC受到的電壓應力。

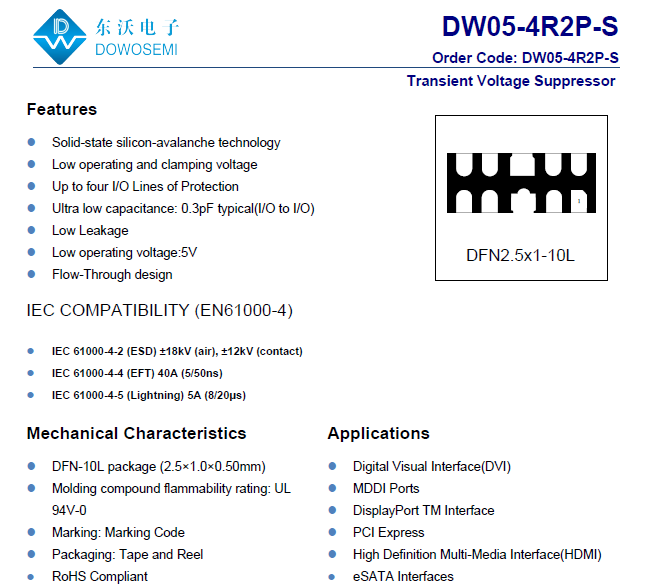

ESD保護二極管DW05-4R2P-S特點

·峰值脈沖功耗：100W
·Solid-state silicon-avalanche technology
·Low operating and clamping voltage
·Up to four I/O Lines of Protection
·Ultra low capacitance: 0.3pF typical(I/O to I/O)
·Low Leakage
·Low operating voltage:5V
·Flow-Through design
·IEC 61000-4-2 (ESD) ±18kV (air), ±12kV (contact)
·IEC 61000-4-4 (EFT) 40A (5/50ns)
·IEC 61000-4-5 (Lightning) 5A (8/20μs)
·DFN-10L package (2.5×1.0×0.50mm)
·Molding compound flammability rating: UL 94V-0
·Marking: Marking Code
·Packaging: Tape and Reel
·RoHS Compliant

ESD保護二極管DW05-4R2P-S應用

·數字視頻接口（DVI）
·MDDI端口
·DisplayPort TM接口
·PCI Express
·高清多媒體接口（HDMI）
·eSATA接口
