TVS二極管的具體參數有哪些呢?對此很多商家不是很了解，今天東沃電子的小編也是整理了一些關于TVS二極管的一些參數分享給大家，讓大家能夠進一步的去深入了解，接下來就讓我們一起來看看關于TVS二極管參數的詳細介紹吧。推薦閱讀：TVS二極管的作用

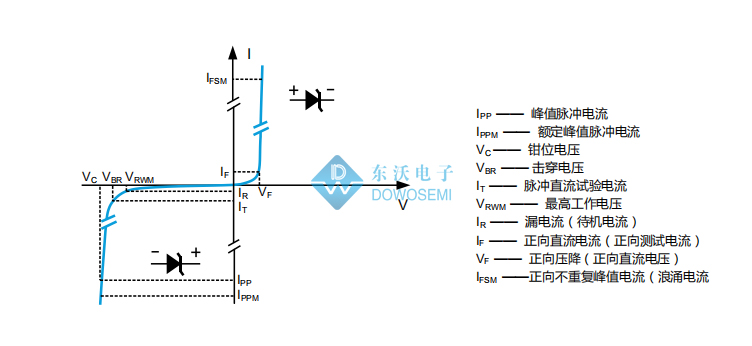

　　TVS二極管7點參數分析：

　　(1)最小擊穿電壓V_BR

　　當TVS流過規定的電流時，TVS兩端的電壓稱為最小擊穿電壓，在此區域，TVS管呈低阻抗的通路。低于這個電壓，TVS管是不會(huì )發生雪崩擊穿的。

　　(2)額定反向關斷電壓V_RWM

　　V_RWM是TVS管在正常狀態時可承受的電壓，此電壓應大于或等于被保護電路的正常工作電壓。但它又需要盡量與被保護電路的正常工作電壓接近，這樣才不會(huì )在TVS管工作以前使整個電路面對過壓威脅。按TVS管的V_BR與標準值的離散度，可把V_BR分為5%和10%兩種，對于5%的V_BR來說，V_RWM=0.85V_BR；而對于10%的V_BR來說，V_RWM=0.81V_BR。

　　(3)最大峰值脈沖電流I_PP

　　I_PP是TVS管在反向狀態工作時，在規定的脈沖條件下，器件允許通過的最大脈沖峰值電流。

　　(4)箝位電壓V_C

　　當脈沖峰值電流I_PP流過TVS管時，其兩端出現的最大電壓值稱為箝位電壓V_C。V_C和I_PP反映了TVS管的浪涌抑制能力。通常把V_C與V_BR之比稱為箝位因子(系數)，其值一般在1.2～1.4之間。實際使用時，應使V_C不大于被保護電路的最大允許安全電壓，否則被保護器件將面臨被損壞的可能。

　　(5)最大峰值脈沖功耗P_PP

　　P_PP通常是最大峰值脈沖電流I_PP與箝位電壓V_C的乘積，也就是最大峰值脈沖功耗。它是TVS管能承受的最大峰值脈沖功耗值。在給定的最大鉗位電壓下，功耗P_PP越大，其浪涌電流的承受能力越大。另外，峰值脈沖功耗還與脈沖波形、脈沖持續時間和環境溫度有關。而且，TVS管所能承受的瞬態脈沖是不可重復施加的。

　　(6)電容量C

　　TVS管的電容是由其硅片的截面積和偏置電壓來決定的，它是在1 MHz特定頻率下測得的。C的大小與TVS管的電流承受能力成正比，C太大，將使信號衰減。因此，電容C是數據接口電路選用TVS管的重要參數。

　　(7)漏電流I_R

　　I_R是最大反向工作電壓施加到TVS管上時，TVS管的漏電流。當TVS管用于高阻抗電路時，這個漏電流IR一個重要參數。
