選用TVS二極管需要哪些技巧
發表日期:2021-03-12瀏覽:1829
在TVS二極管選型的時候,相信很多人對此不是很了解,今天東沃電子的小編也是整理了一些關于TVS二極管選型的一些技巧,分享給大家,接下來就讓我們一起來看看詳細的介紹吧。
TVS二極管7點選型技巧:
1、確定被保護電路的最大直流或連續工作電壓、電路的額定標準電壓和“高端”容限。

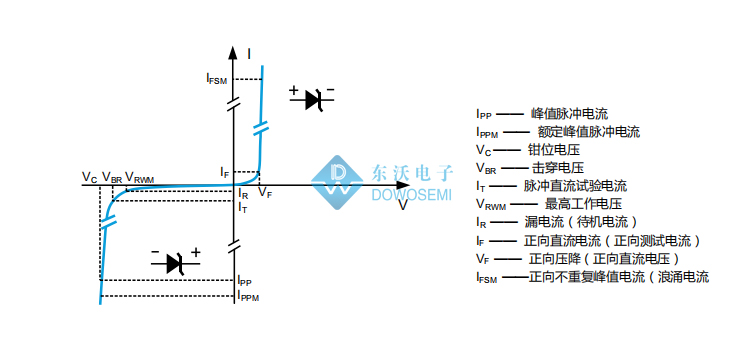

2、TVS額定反向關斷VWM 應大于或等于被保護電路的最大工作電壓。若選 用的VWM 太低,器件可能進入雪崩或因反向漏電流太大影響電路的正常工作。串行連接分電壓,并行連接分電流。

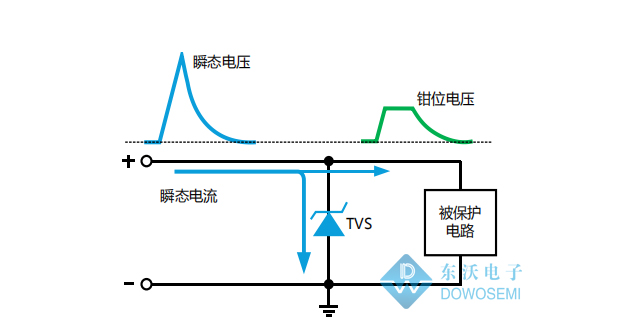

3、 TVS 的最大箝位電壓VC 應小于被保護電路的損壞電壓。
4、在規定的脈沖持續時間內,TVS 的最大峰值脈沖功耗PM 必須大于被保護電路內可能出現的峰值脈沖功率。在確定 最大箝位電壓后,其峰值脈沖電流應大于瞬態浪涌電流。
5、對于數據接口電路的保護,還必須注意選取具有合適電容C 的TVS 器件。
6、根據用途選用TVS 的極性及封裝結構。交流電路選用雙極性TVS較為合理;多線保護選用TVS 陣列更為有利。
7、溫度考慮。瞬態電壓抑制器可以在-55~+150之間工作。如果需要TVS在一個變化的溫度 工作,由于其反向漏電流ID是隨增加而增大;功耗隨TVS結溫增加而下降,從+25到+175.大約線性下降50%雨擊穿電壓VBR 隨溫度的增加按一定的系數增加。因此,必須查閱有關產品資料,考慮溫度變化對其特性的影響。
