瞬態抑制二極管在方向上怎么區分使用?

發表日期:2021-03-16瀏覽:2130

  瞬態抑制二極管有方向嗎,具體該怎么去區分呢,對此很多新手工程師不是很了解,在這里東沃電子的小編要告訴大家了,TVS瞬態抑制二極管是有方向的,可以分為單向和雙向,直流保護上選用單向,交流保護上選用雙向,接下來就讓我們一起具體來了解一下瞬態抑制TVS二極管的方向之選吧。

  瞬態抑制二極管方向區分:

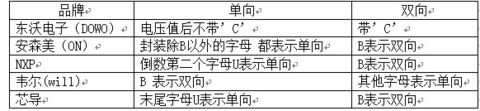

  1、看型號。單從型號表面我們就可以判斷,雖然不同品牌命名方式不同,但都有規律:


  2、看規格書,一般在第一頁就有。<1>雙向為雙向導通,<2>單向為單向導通,
f8f9cb352b495f058fd59bab7f797407.pngae142b2f6de82d5aa87a7da11b82bc90.png0c1810d45ab8da9b2f2b552e4aff4df8.png

  3、用萬用表測

  <1>測量二極管的檔位,單向一邊通,雙向兩邊都有電壓;

  <2>測直流,雙向對稱,單向只有反向是雪崩擊穿特性,一般1mA下測。

  4、所有TVS管放大后會(huì )有根陰極線,它是用來區分二極管的正負極的,與單雙向無關

  瞬態抑制二極管單/雙向使用上的不同點

  1、單向用在直流,雙向用在交流;

  2、TVS管有單向與雙向之分,單向TVS管的特性與穩壓二極管相似,雙向TVS管的特性相當于兩個穩壓二極管反向串聯;

  3、極間電容Cj單向的比雙向的大,以L(fǎng)RC的為例,單向的電容C有65pF,雙向的只有15pF;

  4、USB數據線上全部用的雙向;

  5、電流曲線不同。單向TVS管的電路符號與普通的穩壓管相同,其電壓-電流特性曲線如下圖所示,其正向特性與普通二極管相同,反向特性為典型的PN結雪崩器件。雙向二極管正反向都是典型的PN結雪崩器件。具體的選型還是需要專業工程師指導,經過參數領域分析后針對性選型比較安全。

  介紹完“瞬態抑制二極管在方向上怎么區分使用?”后,相信大家對此也是有了一定的了解了吧。如果您還不太知道該怎么選擇TVS二極管的方向,那么可以咨詢東沃電子的客服,我們有專業的FAE工程師,可以幫助客戶選型,同時我們也是一家專業的電子元器件生產廠家,集研發、生產、銷售為一體的高新技術企業。
