TVS二極管在信號電源中的防護應用
發表日期:2021-04-08瀏覽:1357
眾所周知,TVS二極管又叫做鉗位二極管,到目前為止是國際上使用最多的一種高效電路保護器件,雖然外形與普通的二極管相同,但它的吸收浪涌功率卻高達數千瓦,隨著半導體技術的高速發展,集成電路應用也是越來越廣泛,生活中我們常用的數字移動電話與電源等,隨著智能化的改變,其集成難度也是越來越高,容易受到ESD浪涌沖擊浪涌電壓的干擾,從而造成手機出現異常與死機,或出現其它的安全隱患,所以國家要求,在手機上市前都必須要進行入網測試。
在使用TVS二極管過程中,應該使用正確的方式,使額定瞬態脈沖功率PPR大于同時被保護的線路與設備,同時會(huì )出現最大的瞬態浪涌功率。在規定的測量電流中,在擊穿發生的區域,器件兩端所測量的電壓為擊穿電壓,那么在這個區域中,TVS管是一個低阻抗路徑。

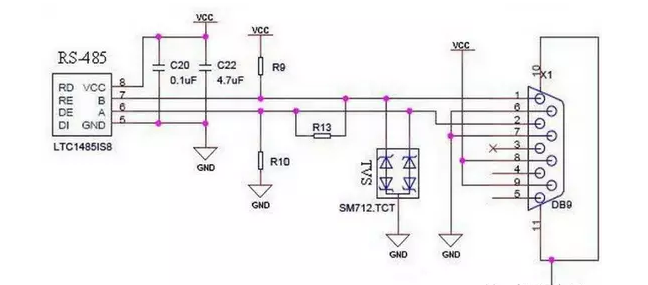

專業的技術員都知道,通信的總線需要與外部的很多設備數據進行交換,同時增加浪涌防護功能,如以下圖所示,鉗位二極管對在RS-485收發器接口處實現共模浪涌防護功能。另外,在信號電源中使用TVS管,能有效的防止單片機與微處理器為瞬間所產生的防沖,如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈。
TVS二級管保護電源開關的案例:
對一些專業的電源開關設計師來說,三種的瞬變類型必須要做好相對應的保護,首先是由負載變化引起的瞬變電壓(電感負載)我們需要注意,再者由電源線引入的瞬變電壓也不可忽視,最后由開關電源內部發生的瞬變電壓我們也需要謹慎處理。
電源中需要保護的典型元器件有:
1、高反壓開關晶體管(VMOS管)
2、高壓整流器(高壓流整流二極管)
3、輸出整流器(輸出大電流整流二極管)
4、內部控制電路(脈寬調制器等)
以上內容就是“TVS二極管在信號電源中的防護應用”的相關介紹了,看完后相信以后遇上有關問題,大家都知道怎么處理防護了吧,如果您對此還不是很了解,那么也可以咨詢我們的在線客服,對您的提問,我們知無不言,當然了我們還有專業的技術專員,同時提供免費樣品與選型。
