過電壓防浪涌保護器件TVS瞬態電壓抑制二極管，是一種高效新型的電路保護元件，憑借其自身獨有的優勢：半導體工藝、穩定可靠、玻璃鈍化工藝、導通電壓精準、PS秒級響應速度、瞬態功率大、擊穿電壓偏差小、低漏電流、低動態內阻、箝位電壓易控制、封裝形式多樣、小體積易安裝等等，被廣泛應用于敏感電子產品中，如汽車電子、工業設備、通訊設備、消防電子、家電等等。TVS二極管種類很多，根據方向可分為單向TVS和雙向TVS；根據極性可分為單極性TVS和雙極性TVS；根據外形可分為貼片TVS和直插TVS；根據功率可分為大功率TVS和小功率TVS……

接下來，TVS二極管廠家東沃電子DOWOSEMI重點要分享的是有關雙向TVS二極管的話題。雙向TVS二極管和單向TVS有什么區別呢？如何區分雙向TVS二極管？雙向TVS二極管型號有哪些？

雙向TVS二極管和單向TVS二極管的區別

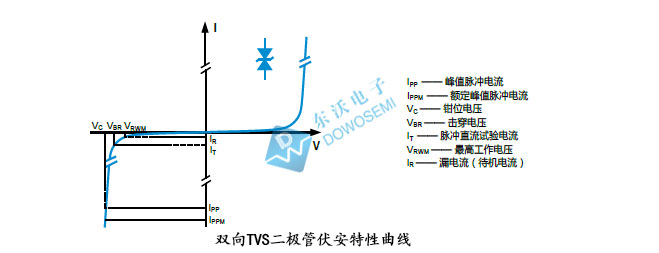

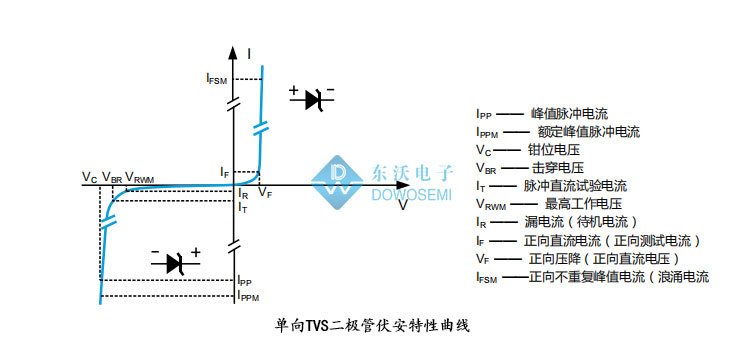

單向和雙向TVS管伏安特性曲線和相關參數說明如下圖：

從上圖可以看出，雙向TVS二極管伏安特性曲線在第一象限與第三象限極性相反，特性相似、當單向TVS二極管反向偏置時，它有兩種工作模式：待機（高阻抗）或鉗制（相對的低阻抗），詳見單向TVS二極管伏安特性曲線第三象限。在應用方面的區別，一般而言，單向TVS應用在直流電路中，雙向TVS應用在交流電路中，具體詳情建議咨詢專業的技術員。

如何區分雙向TVS二極管？

雙向：bi-directional unit，簡稱Bi；單向：uni-directional unit，簡稱Uni。關于TVS二極管如何區分單雙向這個問題，最可靠的方法就是查看對應料號的產品手冊，其中Bi列表中表示的是單向，Uni列表中表示的是雙向。當然還可以根據型號更直觀地辨別，TVS二極管型號尾綴CA是雙向，A的話是單向，如3KP33CA是雙向TVS二極管，3KP33A是單向TVS。當然，不同品牌供應商對TVS二極管型號命名方式還是略有差異的，一般而言，都是國標統一的型號，不會(huì )存在太大的差異。當然還可以借助萬用表來測試判斷單雙，雙向TVS測試兩邊都有電壓，單向則一邊通。

雙向TVS二極管型號

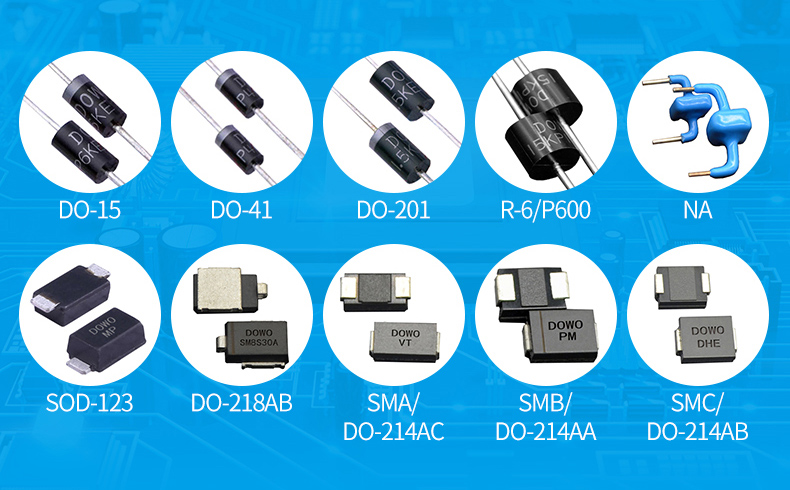

雙向TVS二極管封裝形式多樣：DO-218AB、SMA、SMB、SMC、SOD-123、DO-41、DO-15、DO-201、P600等等。雙向TVS二極管型號齊全，接下來從貼片和直插兩個方面列舉部分型號：

1）雙向貼片瞬態抑制二極管：SM8S36A（6600W功率、DO-218AB封裝）、SMF220CA（200W功率、SOD-123封裝）、SMAJ440CA（400W功率、SMA封裝）、TPSMAJ85CA（400W功率、SMA封裝）、SMBJ400CA（600W功率、SMB封裝）、TPSMBJ170CA（600W功率、SMB封裝）、SMCJ350CA（1500W功率、SMC封裝）、TPSMCJ78CA（1500W功率、SMC封裝）、SMDJ300CA（3000W功率、SMC封裝）、TPSMDJ43CA（3000W功率、SMC封裝）、5.0SMDJ250CA（5000W功率、SMC封裝）、TP5.0SMDJ58CA（5000W功率、SMC封裝）……

2）雙向直插瞬態抑制二極管：P4KE600CA（400W功率、DO-41封裝）、P6KE550CA（600W功率、DO-15封裝）、1.5KE520CA（1500W功率、DO-201封裝）、3KP440CA（3000W功率、P600封裝）、5KP400CA（5000W功率、P600封裝）、LDP60CA（6000W功率、P600封裝）、15KP280CA（15000W功率、P600封裝）、30KP320CA（30000W功率、P600封裝）……

雙向TVS二極管型號如此之多，具體選用什么型號的TVS為電路安全保駕護航，建議找專業的TVS二極管生產廠家東沃電子DOWOSEMI，免費提供方案設計、選型支持、樣品申請！
