瞬態TVS二極管SM8T系列,貼片DO-218AB封裝,脈沖功率6600W

發表日期:2021-06-08瀏覽:814

提及“汽車級瞬態二極管”,大多數電子工程師都會(huì )想到DO-218AB封裝SM8S系列中的SM8S24V、SM8S33A、SM8S36A、SM8S36CA等等,這些物料常用于汽車12V系統和24系統中,可通過拋負載7637-5a/5b測試,為汽車電子產品安全保駕護航。關于汽車級瞬態TVS二極管SM8T系列,知道的電子工程師并不多,但是經常有客戶咨詢:SM8T系列型號有哪些?SM8T33A二極管參數?SM8T36A可以替代SM8S36A嗎?SM8T24CA和SM8S24CA有什么區別……


瞬態二極管廠家東沃電子DOWOSEMI推出的汽車電子產品專用TVS二極管SM8T系列,有單極性和雙極性之分,DO-218AB封裝,玻璃鈍化工藝,峰值脈沖功率6600W(10/1000u波形),最高工作電壓16V到43V,擊穿電壓17.8V到52.8V,鉗位電壓26V-39.4V,峰值脈沖電流95A-254A,工作環境溫度為-55 to 150℃,卓越的鉗位能力、漏電流小、快速的響應速度,滿足AEC-Q101認證要求,符合ROHS環保要求。

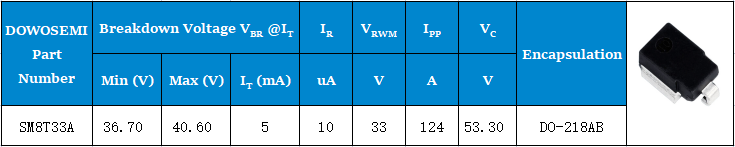

以SM8T系列型號之一SM8T33A二極管為例,具體參數詳情如下:

封裝形式:DO-218AB
脈沖功率:6600W
脈沖電流:124A
工作電壓:33V
鉗位電壓:53.3V
擊穿電壓:36.7V-40.6V
漏電流:10μA
脈沖直流試驗電流:5.0mA


汽車級瞬態TVS二極管SM8T系列具體型號有:

1)單向TVS管:SM8T16A、SM8T17A、SM8T18A、SM8T20A、SM8T22A、SM8T24A、SM8T26A、SM8T28A、SM8T30A、SM8T33A、SM8T36A、SM8T40A、SM8T43A。

2)雙向TVS管:SM8T16CA、SM8T17CA、SM8T18CA、SM8T20CA、SM8T22CA、SM8T24CA、SM8T26CA、SM8T28CA、SM8T30CA、SM8T33CA、SM8T36CA、SM8T40CA、SM8T43CA。

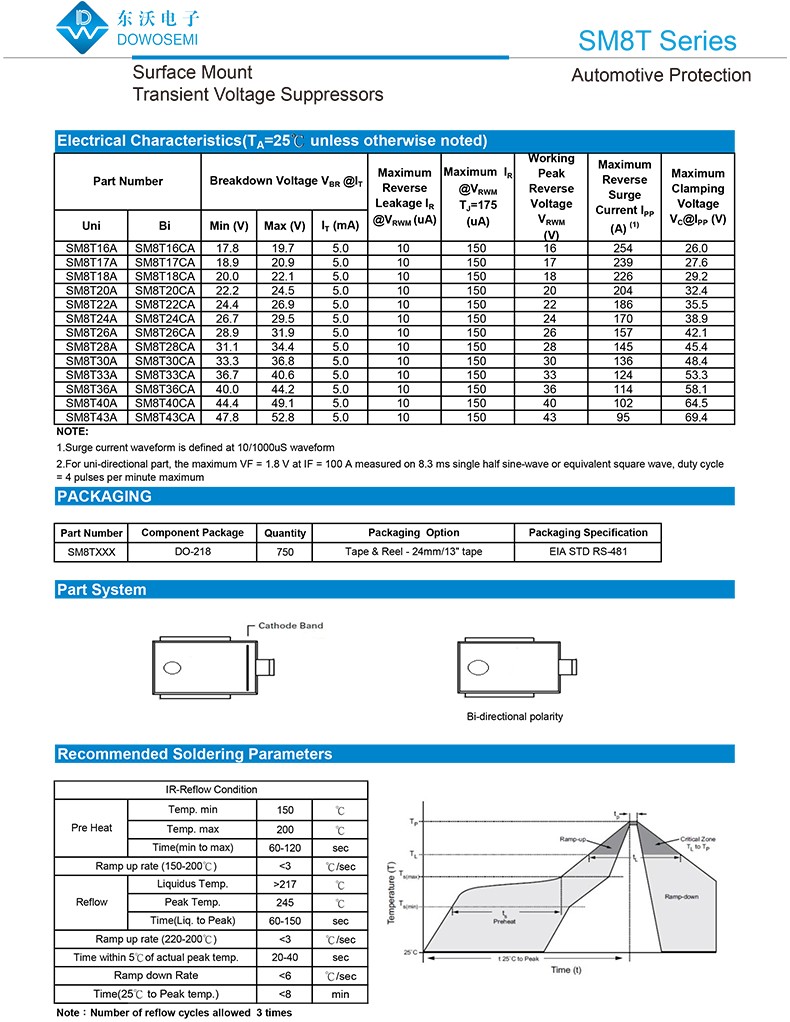

SM8T系列TVS瞬態抑制二極管全部型號參數信息,如下圖:


SM8T系列瞬態二極管,品質可靠穩定,廣泛應用于汽車電子、照明保護模塊、開關電源、電信、安防、逆變器、太陽能可再生能源、工業控制器等領域。具體選用什么型號的TVS二極管,還需要根據產品類型和防護等級來選型!關于TVS二極管選型這方面的知識,就不具體詳述了,感興趣的小伙伴可以前往這里學習和研究:TVS二極管選型指南!

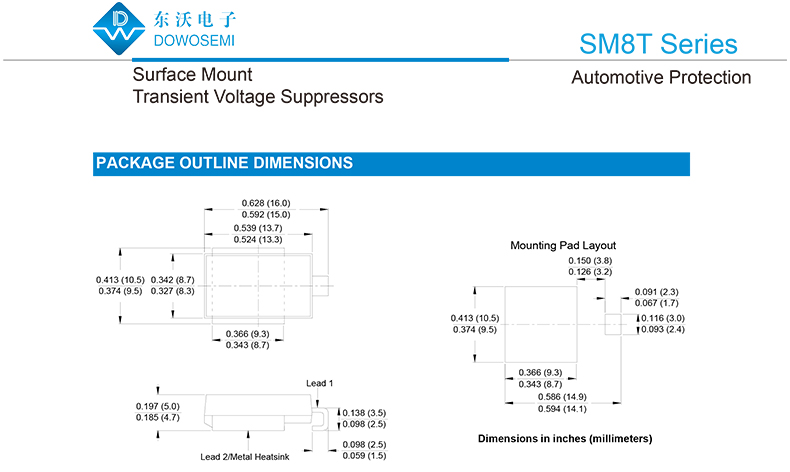

SM8T系列TVS瞬態抑制二極管封裝尺寸圖,如下圖:
