開關型過電壓保護器件和鉗位型過壓保護元器件詳解

發表日期:2021-06-10瀏覽:2419

電路保護元器件,作為被動元器件的一種,可分為過電壓保護器件和過電流保護器件,其中過電壓保護器件又可以分為鉗位型過壓保護器件和開關型過壓保護器件。接下來重點要分享的是過電壓保護元器件相關方面的知識:

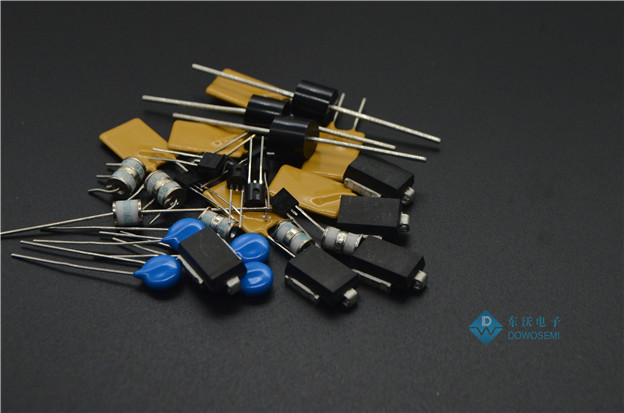

開關型過電壓保護元器件:陶瓷氣體放電管GDT、玻璃放電管SPG、半導體放電管TSS。
鉗位型過電壓保護元器件:瞬態電壓抑制TVS二極管、壓敏電阻MOV、ESD靜電保護二極管。

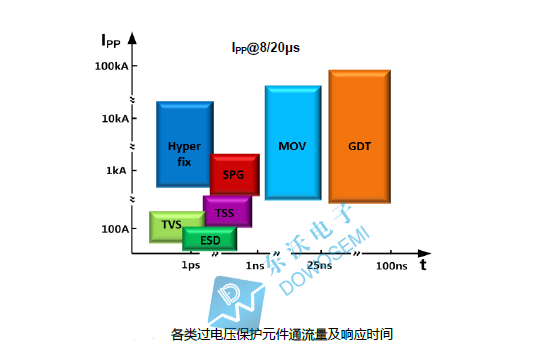

陶瓷氣體放電管GDT:其內部是由一個或一個以上放電間隙內充有惰性氣體構成的密閉器件,憑借通流量大、結電容低、絕緣阻抗大等優勢廣泛應用于高速通信線路防雷保護中;其缺點是陶瓷氣體放電管是所有過電壓保護器件響應速度最慢的。

玻璃放電管SPG:是由封裝在充滿惰性氣體的玻璃管中相隔一定距離的兩個電極組成。其電氣性能基本上取決于氣體種類、氣體壓力以及電極距離,中間所充的氣體主要是氖或氬,并保持一定壓力,電極表面涂以發射劑以減少電子發射能。其優點是絕緣電阻高、極間電容小、放電電流較大、雙向對稱性、反應速度快、性能穩定可靠、導通后電壓較低,此外還有直流擊穿電壓高、體積小、壽命長等優點;其缺點是直流擊穿電壓分散性較大。

半導體放電管TSS:也叫浪涌抑制晶閘管,,是一種采用半導體工藝制成的PNPN結四層結構器件,其伏安特性與晶閘管類似,具有典型的開關特性。低結電容、響應速度迅速、擊穿電壓精度高、性?xún)r(jià)比,是低速通信線路浪涌防護的理想選擇之一。


瞬態電壓抑制TVS二極管:是一種新型高效能的過電壓保護器件,PS級響應速度、大瞬態功率、低漏電流和電容、箝位電壓易控制、擊穿電壓偏差小、可靠性高、體積小、安裝方便等優勢,應用于敏感電子產品的過壓保護中。

壓敏電阻MOV:是以氧化鋅為主體,摻雜多種金屬氧化物,采用典型的電子陶瓷工藝制成的多晶半導體陶瓷元器件。其通流量?jì)H次于陶瓷氣體放電管,響應速度為納秒級,廣泛應用于交流電源線,低頻信號線的防雷保護。

ESD靜電保護二極管:由多個TVS晶?;蚨O管采用不同的布局設計成具有特定功能的多路或單路ESD保護器件,主要應用于各類通信端口的靜電保護。nS級響應速度、低結電容,是高速數據線路中理想的ESD靜電防護器件。

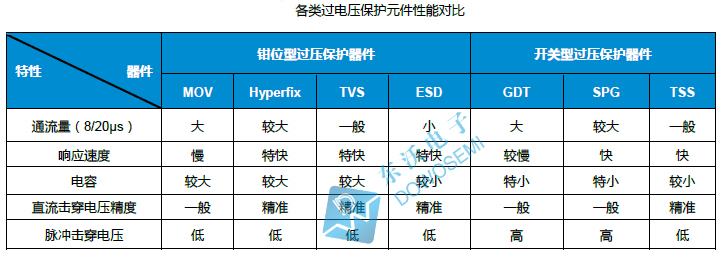

不同的過電壓保護元器件,有不同的功能特點,在電路保護方案設計過程中,需要取長補短搭配選用。東沃電子DOWOSEMI不僅是一家專業的電路保護器件供應廠商,同時還是一家優秀的電路防護方案服務提供商,從電路保護方案設計、器件選型、技術支持、EMC測試、樣品申請一站式為您服務!詳情咨詢:136 7581 6901(微信同號)朱經理
