SR05-4低電容ESD二極管,封裝SOT-23-6L,結電容低至0.7pF

發表日期:2021-06-11瀏覽:774

ESD二極管反應速度快、導通電壓低、體積小、集成度高,是理想的通訊端口靜電防護器件,其應用主要集中在:DC12V、Auto DC12/24V、MID charger interface、48VDC、AC24V、BUS、AC220V、RS485 BUS、A/V interface、Motor control、CAN BUS、SLIC circuit、xDSL interface、G.fast interface、USB interface、Ethernet interface、PoE、SIM interface、SD interface、I/O interface、USB2.0/3.0 interface、HDMI interface、RF Antenna。ESD二極管封裝多樣化,能在不同位置、空間上靈活地進行ESD靜電防護。


SOT-23-6L封裝ESD二極管型號

很多客戶前來東沃電子DOWOSEMI詢料,比較關注ESD靜電保護器件的封裝、工作電壓、擊穿電壓、脈沖電流、結電容等參數。ESD二極管封裝形式很多,SOT-23-6L封裝是其中的一種。品牌東沃(DOWO)供應的SOT-23-6L封裝ESD二極管型號有:SR05-4、SRV05-4、DW05-5RV-01-E、DW05-4RV-S、DW05-4RVLCH-E、DW05-4RVLC-E、DW05-4RVLCA-E、DW05-4RUL-S、DW05-4R-S、DW05-4R5S-S、DW05-4R2S-S、DW3.3-4RVLCH-E、DW03-4R2S-S、DW05MS-S等等。接下來,重點要分享的是低電容ESD二極管SR05-4參數特性和應用。

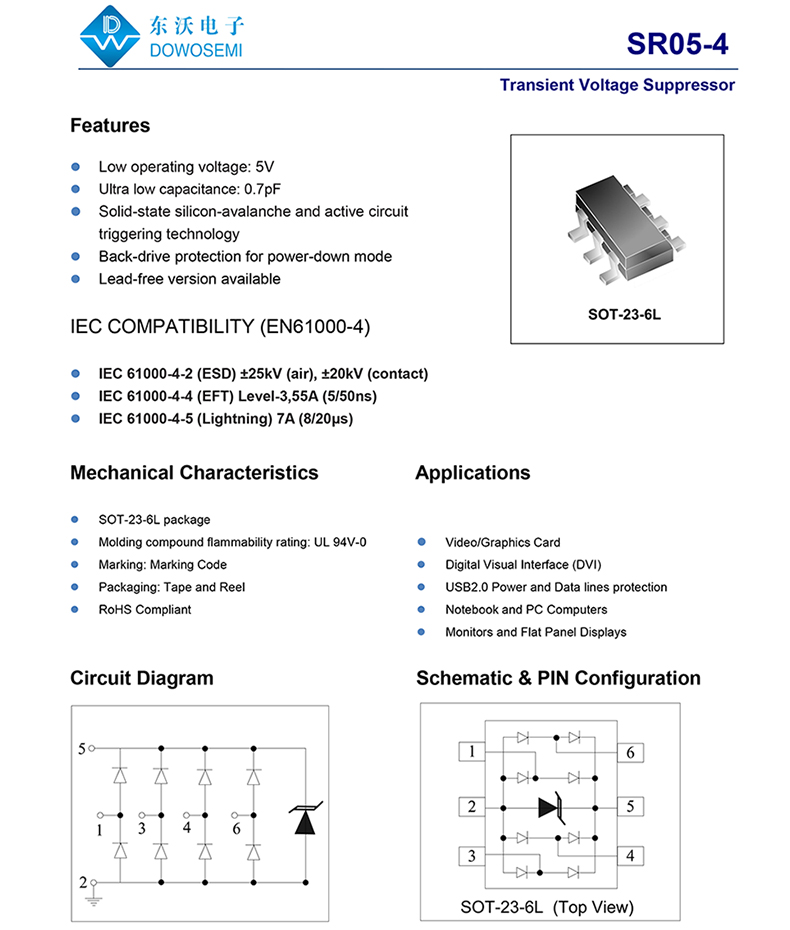

ESD二極管SR05-4參數特性

低工作電壓:5V
超低結電容:0.7pF
峰值脈沖功率:120W
峰值脈沖電流:7A
最小擊穿電壓:6V
漏電流:5uA
鉗位電壓:14.5V
工作溫度:-55°C to  85°C
封裝形式:SOT-23-6L
IEC 61000-4-2 (ESD) ±25kV (air), ±20kV (contact)
IEC 61000-4-4 (EFT) Level-3,55A (5/50ns)
IEC 61000-4-5 (Lightning) 7A (8/20μs)
標記代碼:V5H
包裝信息:3000顆/盤

ESD二極管SR05-4應用領域

視頻/圖形卡、數字視頻接口(DVI)、USB2.0電源、數據線保護、筆記本電腦、臺式電腦、顯示器、平板顯示器等等。想了解更多有關ESD二極管SR05-4在靜電防護中的應用,可直接咨詢東沃電子DOWOSEMI!
