1N4007二極管
發表日期：2021-06-16瀏覽：1650
1N4007是一種硅材料整流二極管，把方向交替變化的交流電換成單一方向的脈沖直流電，廣泛應用于各種交流變直流的整流電路中。直插二極管1N4007，低頻整流二極管，正向平均電流1A，耐壓1000V，封裝DO-41，應用范圍極其廣泛。雖然很多客戶都知道二極管1N4007這個物料，但是有關1N4007二極管參數和特性，卻略知一二。接下來二極管廠家東沃DOWO重點要分享的是直插整流二極管1N4007的參數和特性，看完就明白了。

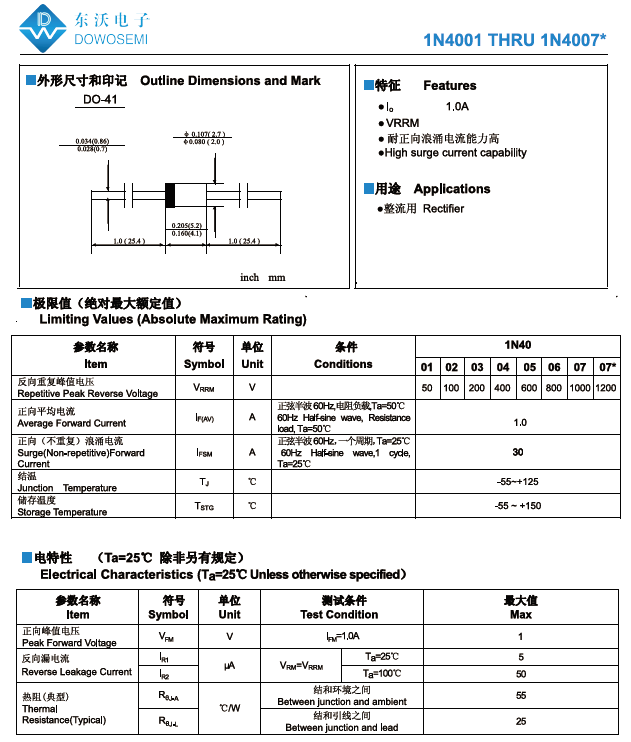

1N4007直插整流二極管基本參數
封裝形式：DO-41反向重復峰值電壓：1000V
正向平均電流：1.0A
正向不重復浪涌電流：30A
正向峰值電壓：1V
反向漏電流（Ta=25°C）：5uA
熱阻（典型，結和環境之間）：55°C/W
熱阻（典型，結和引線之間）：25°C/W
結溫：-55 °C to 125°C
儲存溫度：-55 °C to 150°C
1N4007直插整流二極管主要特性
正向浪涌承受能力強低反向漏電流
250℃/10 秒，0.375“ （9.5mm）引線長度
引線可承受5 磅（2.3kg）拉力
高溫焊接保證
極性：色環端為負極
端子：鍍錫軸向引線
安裝位置：任意
1N4007二極管屬于1N4001-1N4007*系列型號之一，具體型號還有：1N4001、1N4002、1N4003、1N4004、1N4005、1N4006、1N4007、1N4007*，對應的反向重復峰值電壓分別是50V、100V、200V、400V、600V、800V、1000V、1200V。具體價格，可向東沃DOWO銷售工程師（136 7581 6901朱經理 ）詢價，廠家直供、現貨庫存、質優價美?。?！
