來自上海的一位客戶，直接開門見山地發來了一張電路板圖片，詢問上面帶有絲印字符號的TVS瞬態抑制二極管具體型號。一看圖片，發現這個電路板用了兩個一樣的TVS二極管，絲印字符號清晰地呈現在眼前：DOWO BET 051。那么，DOWO BET 051到底是什么型號的物料呢？根據這個DOWO BET 051印字，您找到型號了嗎？

如何根據TVS二極管印字確定型號？

關于TVS瞬態抑制二極管絲印這個話題，之前也科普過幾次了，然而，仍然還是有許多客戶對TVS二極管絲印符號無從下手，不知怎么對著TVS二極管產品手冊去查找對應絲印字的TVS型號。造成這樣的困擾，歸根到底還是因為對TVS二極管系列產品了解得不夠詳細透徹。為此，在這里，TVS二極管廠家東沃電子DOWOSEMI再次來科普一下，希望能夠幫助到大家。

第一步，看圖片，根據圖片判斷出封裝；第二步，封裝確定之后，查看絲印字母，鎖定TVS二極管系列；舉個例子，問題中的絲印字母是3個，封裝是SMC，則可以判斷是SMCJ系列或SMDJ系列，絲印字母是4個，則有可能是TPSMCJ系列或TPSMDJ系列TVS；第三步，再看單雙向，根據鎖定的TVS管系列，挨個根據產品規格書去查找。

從圖中的這個絲印符號可以看出，DOWO是品牌名，由TVS廠家東沃電子供應的；BET是 TVS二極管印字，根據圖片可以判斷元器件是SMC封裝，根據3個絲印字母，鎖定SMCJ系列和SMDJ系列TVS二極管，雙向，為此根據TVS二極管產品手冊查詢，可知此器件型號是：SMCJ18CA；數字051代表的生產批號。

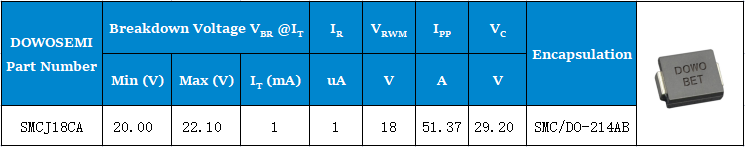

SMCJ18CA雙向貼片TVS二極管參數

SMCJ18CA常用TVS瞬態抑制二極管型號之一，廣泛應用于汽車電子、工業控制、通信產品、電源產品、鋰電產品等市場領域。SMCJ18CA貼片瞬態抑制TVS二極管參數詳情如下：

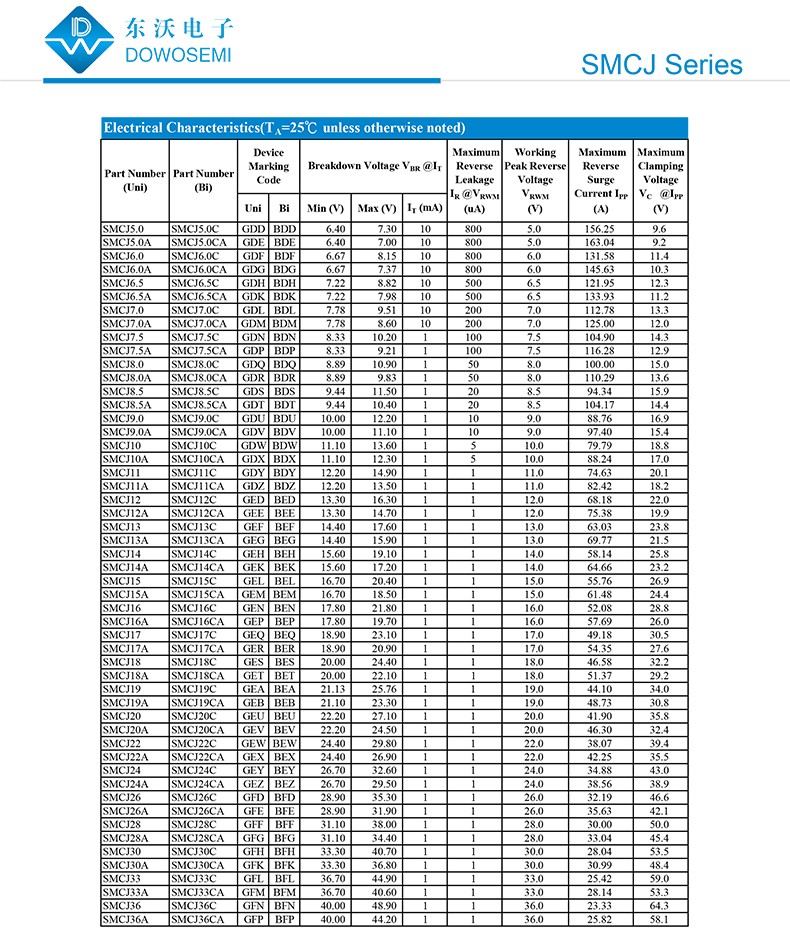

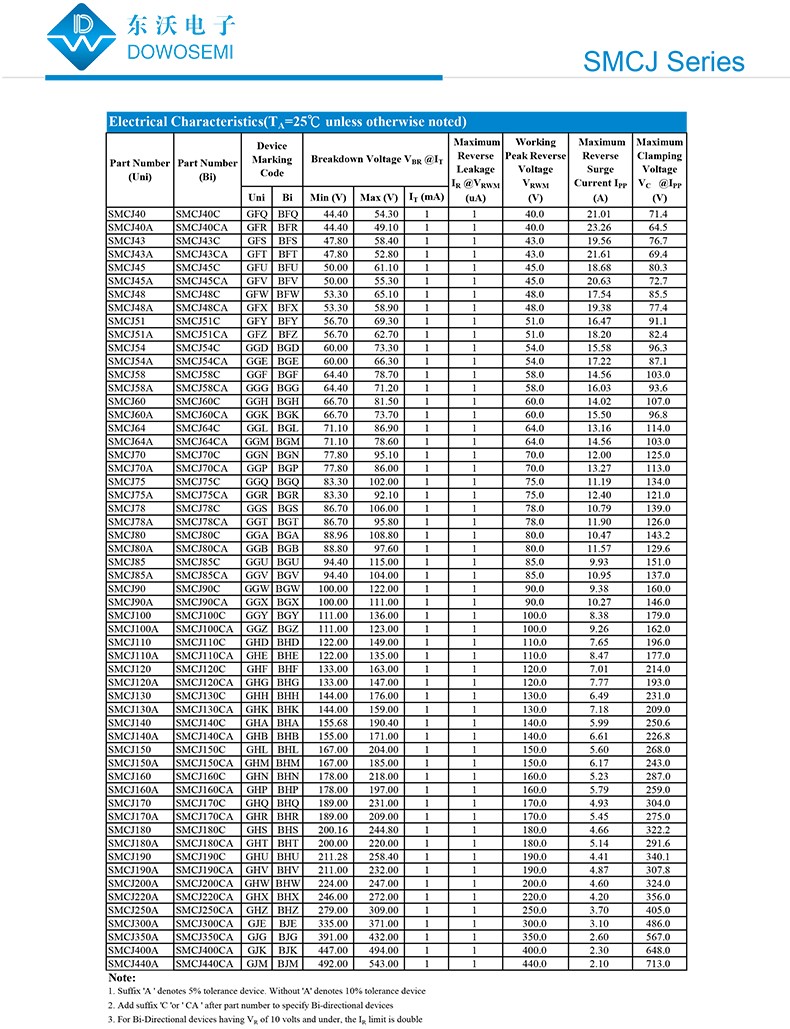

SMCJ系列貼片TVS二極管絲印對照表

單向TVS二極管：SMCJ5.0A（印字GDE）、SMCJ6.0A（印字GDG）、SMCJ6.5A（印字GDK）、SMCJ7.0A（印字GDM）、SMCJ7.5A（印字GDP）……SMCJ250A（印字GHZ）、SMCJ300A（印字GJE）、SMCJ350A（印字GJG）、SMCJ400A（印字GJK）、SMCJ440A（印字GJM）。

雙向TVS二極管：……SMCJ10CA（印字BDX）、SMCJ11CA（印字BDZ）、SMCJ12CA（印字BEE）、SMCJ13CA（印字BEG）、SMCJ14CA（印字BEK）、SMCJ15CA（印字BEM）、SMCJ16CA（印字BEP）、SMCJ17CA（印字BER）、SMCJ18CA（印字BET）……SMCJ170CA（印字BHR）、SMCJ180CA（印字BHT）、SMCJ190CA（印字BHV）、SMCJ200CA（印字BHW）、SMCJ220CA（印字BHX）、SMCJ250CA（印字BHZ）、SMCJ300CA（印字BJE）、SMCJ350CA（印字BJG）、SMCJ400CA（印字BJK）、SMCJ440CA（印字BJM）。

由于型號太多，以上列舉的只是部分SMCJ系列TVS二極管絲印型號對照表，想要了解更全面的，詳見東沃電子SMCJ系列貼片TVS瞬態抑制二極管產品手冊！
