3.3V的ESD二極管,有哪些型號?
發表日期:2021-07-29瀏覽:900
不同的廠家,對ESD二極管的命名型號是不一樣,沒有統一的標準,但是,有一點可以肯定,根據各品牌ESD二極管型號,可以確認ESD的工作電壓,比如超低電容ESD靜電保護管RCLAMP0524P,其中數字05代表的是工作電壓5V。ESD二極管的工作電壓都比較低,一般都是根據通信芯片的工作電壓來設計,有:2.8V、3V、3.3V、5V、8V、12V、15V、24V、36V等等。經常有客戶向ESD二極管廠家東沃電子DOWOSEMI詢3.3V的ESD二極管。接下來,東沃電子重點為大家科普下:3.3V的ESD二極管型號,讓新老硬件電子工程師們得心應手。

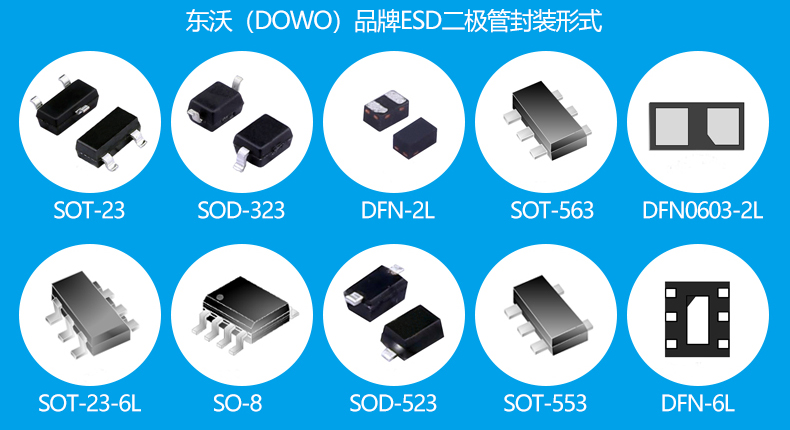

1)SOD-323封裝ESD:DW03DLC-B-S、DW03DLC-BN-S、DW03D3BC-B-E、DW03D-B-S、DW03DX1-S;
2)SOT-23-6L封裝ESD:DW03-4R2S-S、DW3.3-4RVLCH-E;
3)SOT-23封裝ESD:DW03M2T-B-S、DW03M2T-S;
4)DFN-2L封裝ESD:DW03DPF-B-S;
5)SO-8封裝ESD:DW3.3-2PLC-S、DW3.3-4RDA-S;
6)SOD-523封裝ESD:DW03D5-B-E、DW03D5-E、DW03D5LC-E、DW03D5-S;
7)SOD-923封裝ESD:DW03D9-B-E;
8)SOT-563封裝ESD:DW03MFC-B-S、DW03MFC-E;
9)SOT-353封裝ESD:DW03MF-S;
10)DFN0603-2L封裝ESD:DW03DMS-B-E;
11)DFN-6L封裝ESD:DW3.3-4R2T-E、DW3.3-4RP-E、DW3.3-5RVP-S;
12)DFN-10L封裝ESD:DW3.3-4R7N-S、DW3.3-4R1N-S;
13)DFN0603-D封裝ESD:DW03DS-B-01-E;
14)DFN-9L封裝ESD:DW3.3-8R2P-E;
15)DFN1006-2L封裝:DW3.3DF-B-01-E;

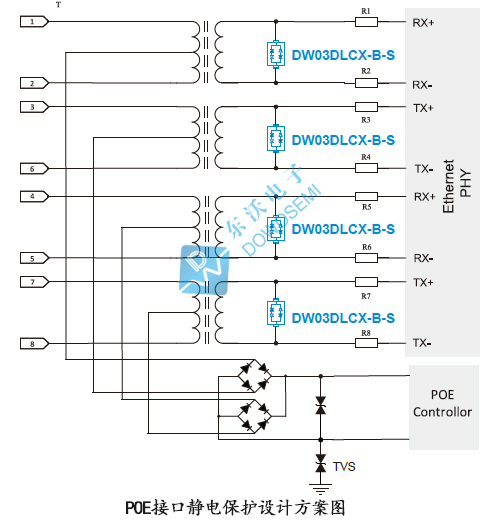

具體型號參數詳情,詳見對應型號產品手冊。眾所周知,ESD二極管主要應用于各類通信接口靜電保護,典型應用有:以太網RJ45接口、I2C接口、SPI接口、BNC接口、USB2.0接口、USB3.0接口、RJ11接口、RS-485接口、CAN總線、LIN總線、天線接口、VGA接口、HDMI接口、SIM卡、SD卡、SCART卡、USB Type-C接口、RS-232接口、YCRCB/YPRPB 接口、DVI接口、耳機接口、LCD模塊、按鍵接口、LVDS接口、G.Fast端口、VOIP端口、V-By-One接口、IEEE1394接口、VDSL接口等等。具體通信接口靜電保護方案設計、EMC測試、ESD靜電保護元件選型、ESD二極管樣品申請、報價、交期等方面問題,ESD廠家東沃電子一站式為您解決:136 7581 6901(微信同號)朱經理。
