5V工作電壓ESD二極管
發表日期：2021-08-02瀏覽：1048
細心的硬件電子工程師或采購會(huì )發現，不同廠家供應的ESD二極管型號是有差異的，但是各項參數都是一樣的，能夠實現pin to pin替代。那么，ESD二極管型號命名到底有沒有規律呢？答案是：有的。以東沃電子生產的ESD二極管DW05DLC-B-S為例，其中的字母和數字含義，您知道多少？

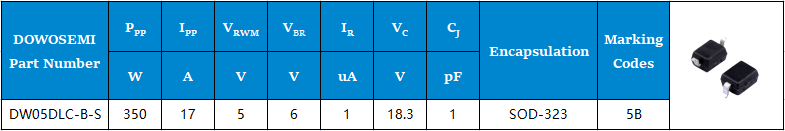

ESD二極管型號：DW05DLC-B-S，其中DW表示的是東沃DOWO的縮寫；05表示的是工作電壓：5V；D表示的是保護線路數，D為單路，M為多路；LC表示的是電容，LC為低電容、UC為超低電容、NC為常規電容、HC為高電容；B表示的是極性，B為單向，U為單向；S表示的是功率等級，S為功率150W以上，E為功率150W以下。當然，這個明明規律適合大多數，也有部分ESD二極管型號比較另類，不管如何，最終主要看的還是產品規格書中的各項參數。接下來，重點分享東沃電子工作電壓為5V的ESD二極管型號，常用型號有：

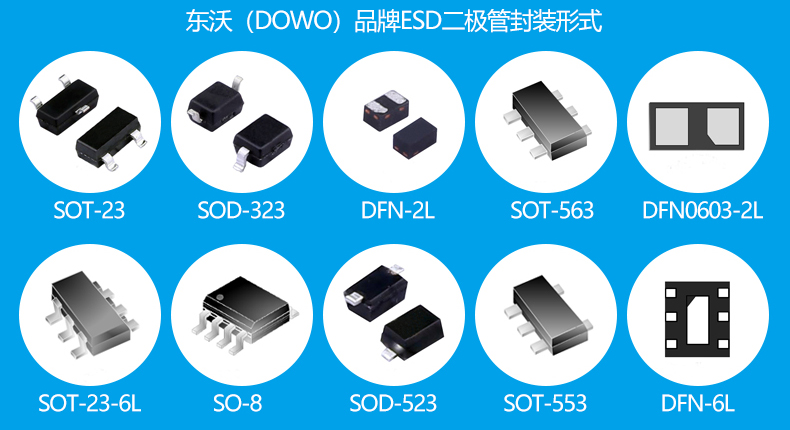

1）SOD-323封裝ESD型號：DW05DLC-B-S、DW05DLC-S、DW05D-B-01-S、DW05D-B-AT-S、DW05D3LC-B-E、DW05D3LC-B-01-E、DW05DLV-S、DW05D-S；2）SOT-23-6L封裝ESD型號：DW05-4R2S-S、DW05-4R5S-S、DW05-4R-S、DW05-4RUL-S、DW05-4RV-S、DW05-4RVLCA-E、SRV05-4、DW05-4RVLC-E、DW05-5RV-01-E、DW05-4RVLCH-E、SR05-4、DW05MS-B-S、DW05MSC-S、DW05MS-S；
3）SOT-23封裝ESD型號：DW05M2T-B-S、DW05M2T-B-01-S、DW05M2T-S、DW05MLC-E、DW05LUC-S、DW05L-S、DW05M2UC-E；
4）DFN-2L封裝ESD型號：DW05DUCF-01-E、DW05DLCF-01-E、DW05D8N-B-01-E、DW05DF-B-01-E、DW05DPF-B-01-S、DW05DRF-B-01-E、DW05DRF-B-E、DW05DUCF-B-01-E、DW05DUCF-BF-E、DW05DF-BN-E、DW05DLCF-B-01-E、DW05DGCF-B-E、DW05DLVF-B-E、DW05DF-E、DW05DP-S、DW05DUCFC-E；
5）SO-8封裝ESD型號：DW05-4RDA-S;
6）SOD-523封裝ESD型號：DW05D5BC-B-E、DW05D5-B-E、DW05D5-B-S、DW05D5-S、DW05D5BC-E、DW05D5MC-E、DW05D5LC-B-E、DW05D5UC-B-E、DW05D5LC-B-01-E、DW05D5LV-B-E、DW05D5UC-E；
7）SOD-723封裝ESD型號：DW05D7LC-B-E；
8）SOD-923封裝ESD型號：DW05D9-B-E、DW05D9-E；
9）SOT-563封裝ESD型號：DW05MFC-E、DW05-2RT5-E、DW05-4RT5-E；
10）SOT-143封裝ESD型號：DW05R-E、DW05RXLC-S；
11）SOT-353封裝ESD型號：DW05MF-S、DW05-4RT35-S；
12）SOT-523封裝ESD型號：DW05M5LC-E；
13）SOT-363封裝ESD型號：DW05-2RT3-E、DW05-4RT3-01-E、DW05-4RT3-E、DW05MFC-S；
14）SOT-553封裝ESD型號：DW05MF-E；
15）DFN0603-2L封裝ESD型號：DW05DMS-BH-E、DW05DGCMS-BH-E、DW05DLCS-B-01-E、DW05DUCMS-B-E；
16）DFN-6L封裝ESD型號：DW05-3RVP-E、DW05-4RP-E；
17）DFN-10L封裝ESD型號：DW05-4R2PC-S、DW05-4R2P-S、RCLAMP0524P、DW05-4R3P-S、DW05-6R1N-E、DWCM5412P；
18）DFN0603-D封裝ESD型號：DW05DECS-B-E、DW05DS-BA-01-E、DW05DS-B-E、DW05DS-BA-E、DW05DUCS-E、DW05DUCS-B-E；
19）DFN-3L封裝ESD型號：DW05MF-B-E；
20）DFN-16L封裝ESD型號：DWF08-1002F2-E；
21）DFN-18L封裝ESD型號：DW05-14R2P-E；
22）DFN1006-2L封裝ESD型號：DW05DF-BH- E、DW05PGCF-B-E；
23）QPN-16L封裝ESD型號：DWF08-1002F3-E;
24）DFN1610-6L封裝ESD型號：DW05-2R2P-S;
25）MSOP 10L封裝ESD型號：DW05-4R1M-S、DW05-4RM-S、DW05-6MDAM-S；
……
不同型號的ESD二極管，都有它的應用范圍和場景。關于ESD二極管選型這方面的知識，之前就科普過很多次了，感興趣的伙伴們可向東沃電子索?。?a href="http://www.xskyq.com/product/index_list/169.html" target="_blank" title="ESD二極管" style="color: rgb(0, 112, 192); text-decoration: underline;">ESD二極管選型產品手冊，讓新老電子工程師得心應手！
