TVS二極管,汽車電子瞬態浪涌防護專用的保護元器件

發表日期:2021-08-06瀏覽:567

從事汽車電子EMC電子工程師知道,汽車電子系統中有很多瞬態浪涌,不僅會(huì )影響甚至還會(huì )損壞電子設備,車載電子設備供電電源線上面的瞬態浪涌干擾,是其中之一。電源線上的瞬態浪涌主要來自電感的能量釋放,前置動作是開關的閉合或打開。電感可能是來源于感性的負載、線路雜散電感等,常人可能會(huì )覺得這個很神秘,然而事實是,這個電感是真實存在電路之中的,比如導線,電機等。

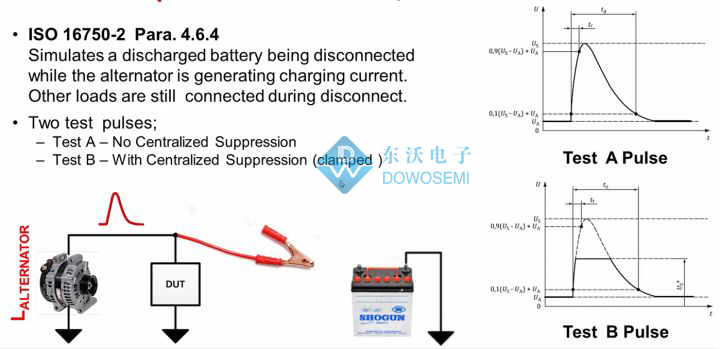

汽車電子瞬態浪涌波形

針對汽車電子中常見的瞬態浪涌,總結出了幾種代表性的浪涌波形,成為了汽車電子產品行業內測試或驗證的標準,同時也成為了主機廠明確的要求落在SOR中。汽車電子瞬態浪涌波形代表的有8種:PULSE 1、2a、2b、3a、3b、4、5a、5b,其中PULSE 1、2a、2b、3a、3b這五類波形歸到ISO 7637-2標準中,PULSE 4、5a、5b歸類到了ISO 16750-2標準中。關于這八種波形的具體介紹,之前東沃電子就科普過好幾次了,感興趣的伙伴們可向東沃電子索取相關資料。

TVS二極管,高效能瞬態浪涌保護器件

針對汽車電子瞬態浪涌防護,東沃電子在這方面擁有十余年的實踐經驗,從電路保護方案設計、器件選型到EMC測試,一站式能夠滿足客戶的需求。同樣是過7637測試,客戶試驗參數不同,電路保護方案設計和器件選型也是有差異的。汽車電子電壓有12V和24V之分,小轎車基本都是12V系統,大車(貨車、卡車、大巴等等)是24V系統。那么,在面對汽車電子瞬態浪涌干擾時,該如何應對呢?


TVS瞬態抑制二極管,一種高效能瞬態浪涌防護器件,自帶響應速度快、鉗位能力強、擊穿電壓偏差小、瞬態功率大、低漏電流、小體積、高可靠性等優勢,廣泛應用于各類敏感電子設備之中。為此,汽車級TVS二極管應運而生,汽車電子瞬態浪涌防護專用器件。

汽車級TVS瞬態抑制二極管

汽車級TVS瞬態抑制二極管,滿足AEC-Q101需求,可通過7637-2-5a標準,為汽車電子產品保駕護航。汽車級TVS二極管有直插和貼片之分,具體有:

1)SM8S系列:DO-218AB封裝,功率6600W,工作電壓10V-43V,峰值脈沖電流95.1A-388A,鉗位電壓17V-77.4V;
2)SM8T系列:DO-218AB封裝,功率6600W,工作電壓16V-43V,峰值脈沖電流95A-254A,鉗位電壓26V-69.4V;
3)SM6S系列:DO-218AB封裝,功率4600W,工作電壓10V-43V,峰值脈沖電流66A-271A,鉗位電壓17V-69.4V;
4)SM5S系列:DO-218AB封裝,功率3600W,工作電壓10V-43V,峰值脈沖電流52A-212A,鉗位電壓17V-69.4V;
5)LDP系列:P600(R-6)封裝,功率6000W,工作電壓10V-60V,峰值脈沖電流61.5A-350A,鉗位電壓:17V-96.8V;

具體型號參數,詳見東沃電子TVS二極管產品手冊。針對汽車電子瞬態浪涌防護方案,不同的保護需求和測試條件,TVS二極管選型是不一樣的,具體方案設計和器件選型,可直接咨詢東沃FAE工程師:136 7581 6901(微信同號)朱工 !
