低電壓系列TVS保護二極管

發表日期:2021-08-30瀏覽:934

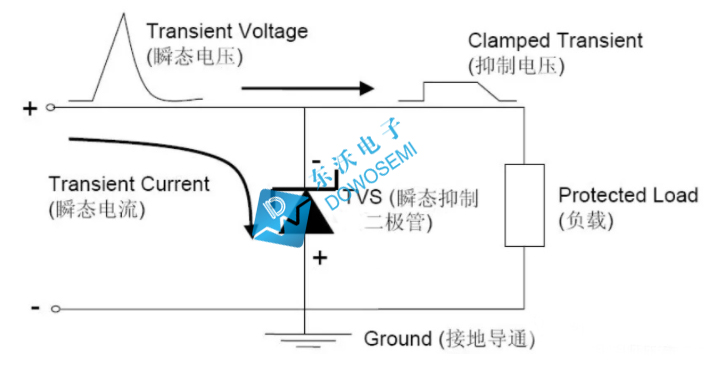

市場對于低電壓TVS瞬態抑制二極管的需求還是很大的,常有客戶詢3.3V、5V、6V、7V、8V、9V等低壓保護系列的TVS二極管。工作電壓在10V以下的TVS二極管,要知道,低壓TVS二極管的漏電流是非常大的,為此它的測試電流也比較大。比如單向TVS二極管SMAJ5.0A,漏電流是800uA,測試電流10mA,電流施加時間不能超過400ms,以免導致TVS二極管受熱損壞。都知道,TVS二極管選型過程中,漏電流是越低越好的。為此,在TVS選型應用中,新老電子工程師要明白低壓系列保護TVS二極管的漏電流是比較大,要留一定的余量。

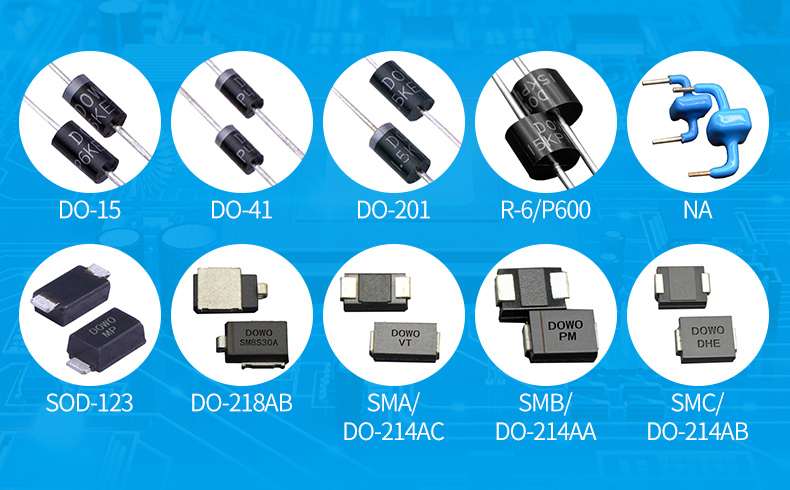

那么,問題來了,低壓系列的TVS保護二極管,有哪些呢?接下來,從TVS的封裝形式匯總10V以下TVS二極管型號。

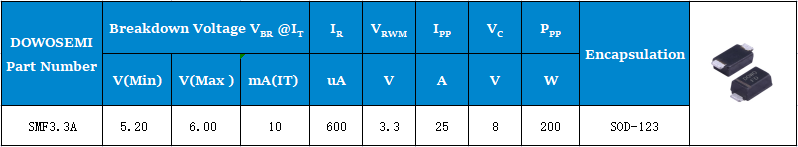

1)SOD-123封裝:SMF3.3A、SMF5.0A、SMF5.0CA、SMF6.0A、SMF6.0CA、SMF6.5A、SMF6.5CA、SMF7.0A、SMF7.0CA、SMF7.5A、SMF7.5CA、SMF8.0A、SMF8.0CA、SMF8.5A、SMF8.5CA、SMF9.0A、SMF9.0CA、SMF4L5.0A、SMF4L6.0A、SMF4L6.5A、SMF4L7.0A、SMF4L7.5A、SMF4L8.0A、SMF4L8.5A、SMF4L9.0A;

2)DO-214AC(SMA)封裝:SMAJ5.0A、SMAJ5.0CA、SMAJ6.0A、SMAJ6.0CA、SMAJ6.5A、SMAJ6.5CA、SMAJ7.0A、SMAJ7.0CA、SMAJ7.5A、SMAJ7.5CA、SMAJ8.0A、SMAJ8.0CA、SMAJ8.5A、SMAJ8.5CA、SMAJ9.0A、SMAJ9.0CA、P4SMA6.8A、P4SMA6.8CA、P4SMA7.5A、P4SMA7.5CA、P4SMA8.2A、P4SMA8.2CA、P4SMA8.1A、P4SMA9.1CA、SMA6J6.0A、SMA6J6.0CA、SMA6J6.5A、SMA6J6.5CA、SMA6J7.0A、SMA6J7.0CA、SMA6J7.5A、SMA6J7.5CA、SMA6J8.0A、SMA6J8.0CA、SMA6J8.5A、SMA6J8.5CA、SMA6J9.0A、SMA6J9.0CA;

3)DO-41封裝:P4KE6.8A、P4KE6.8CA、P4KE7.5A、P4KE7.5CA、P4KE8.2A、P4KE8.2CA、P4KE9.1A、P4KE9.1CA;

4)DO-15封裝:SA5.0A、SA5.0CA、SA6.0A、SA6.0CA、SA6.5A、SA6.5CA、SA7.0A、SA7.0CA、SA7.5A、SA7.5CA、SA8.0A、SA8.0CA、SA8.5A、SA8.5CA、SA9.0A、SA9.0CA、P6KE6.8A、P6KE6.8CA、P6KE7.5A、P6KE7.5CA、P6KE8.2A、P6KE8.2CA、P6KE9.1A、P6KE9.1CA;


5)DO-214AA(SMB)封裝:SMBJ5.0A、SMBJ5.0CA、SMBJ6.0A、SMBJ6.0CA、SMBJ6.5A、SMBJ6.5CA、SMBJ7.0A、SMBJ7.0CA、SMBJ7.5A、SMBJ7.5CA、SMBJ8.0A、SMBJ8.0CA、SMBJ8.5A、SMBJ8.5CA、SMBJ9.0A、SMBJ9.0CA、P6SMB6.8A、P6SMB6.8CA、P6SMB7.5A、P6SMB7.5CA、P6SMB8.2A、P6SMB8.2CA、P6SMB9.1A、P6SMB9.1CA、SMB10J5.0A、SMB10J5.0CA、SMB10J6.0A、SMB10J6.0CA、SMB10J6.5A、SMB10J6.5CA、SMB10J7.0A、SMB10J7.0CA、SMB10J7.5A、SMB10J7.5CA、SMB10J8.0A、SMB10J8.0CA、SMB10J8.5A、SMB10J8.5CA、SMB10J9.0A、SMB10J9.0CA;

6)DO-201封裝:1.5KE6.8A、1.5KE6.8CA、1.5KE7.5A、1.5KE7.5CA、1.5KE8.2A、1.5KE8.2CA、1.5KE9.1A、1.5KE9.1CA;

7)DO-214AB(SMC)封裝:1.5SMC6.8A、1.5SMC6.8CA、1.5SMC7.5A、1.5SMC7.5CA、1.5SMC8.2A、1.5SMC8.2CA、1.5SMC9.1A、1.5SMC9.1CA、SMCJ5.0A、SMCJ5.0CA、SMCJ6.0A、SMCJ6.0CA、SMCJ6.5A、SMCJ6.5CA、SMCJ7.0A、SMCJ7.0CA、SMCJ7.5A、SMCJ7.5CA、SMCJ8.0A、SMCJ8.0CA、SMCJ8.5A、SMCJ8.5CA、SMCJ9.0A、SMCJ9.0CA、SMDJ5.0A、SMDJ5.0CA、SMDJ6.0A、SMDJ6.0CA、SMDJ6.5A、SMDJ6.5CA、SMDJ7.0A、SMDJ7.0CA、SMDJ7.5A、SMDJ7.5CA、SMDJ8.0A、SMDJ8.0CA、SMDJ8.5A、SMDJ8.5CA、SMDJ9.0A、SMDJ9.0CA;

8)P600(R-6封裝):3KP5.0A、3KP5.0CA、3KP6.0A、3KP6.0CA、3KP6.5A、3KP6.5CA、3KP7.0A、3KP7.0CA、3KP7.5A、3KP7.5CA、3KP8.0A、3KP8.0CA、3KP8.5A、3KP8.5CA、3KP9.0A、3KP9.0CA、5KP5.0A、5KP5.0CA、5KP6.0A、5KP6.0CA、5KP6.5A、5KP6.5CA、5KP7.0A、5KP7.0CA、5KP7.5A、5KP7.5CA、5KP8.0A、5KP8.0CA、5KP8.5A、5KP8.5CA、5KP9.0A、5KP9.0CA;

具體參數詳情,詳見對應型號產品手冊。TVS瞬態抑制二極管參數、選型、應用,廠家東沃電子DOWOSEMI一站式為您服務,可靠穩定、廠家直供、交期迅速、價格美麗!
