在瞬態電壓抑制二極管選型過程中，針對電壓這個參數，有工作電壓、擊穿電壓、正向電壓、鉗位電壓，很多新手電子工程師一時半會(huì )傻傻分不清楚它們之間的區別。其實，只要弄明白瞬態抑制二極管的工作原理，對于TVS二極管各項電壓的理解也就水到渠成了。

瞬態抑制二極管工作原理

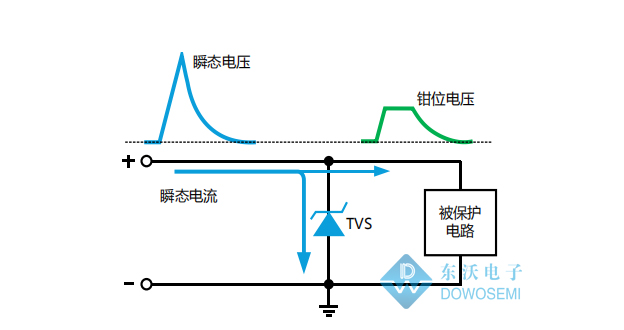

在正常電路中，TVS處于高阻狀態，不影響電路的正常工作；當電路一旦出現異常浪涌電壓時，并達到了TVS的擊穿電壓，TVS迅速由高阻狀態轉換為低阻狀態，泄放異常過電壓導致的瞬時過電流到地，同時把異常電壓鉗位在較低的水平，從而保護后級電路免受異常浪涌過電壓的損壞。

從瞬態抑制二極管工作原理描述可知，其涉及工作電壓、擊穿電壓、鉗位電壓，關于其含義，如下：

1）工作電壓：也稱為截止電壓，TVS的最高工作電壓，在這個工作電壓下，TVS是不工作的，處于高阻狀態。在選型過程中，TVS的工作電壓要大于被保護電路的最高工作電壓。

2）擊穿電壓：TVS的最小雪崩電壓；

3）鉗位電壓：施加規定波形的峰值脈沖電流IPP時，TVS二極管兩端測得的峰值電壓。TVS的鉗位電壓要小于后級被保護電路中是損壞電壓。

瞬態抑制二極管工作電壓

“24V 單向 小功率貼片TVS二極管”、“400V高壓TVS二極管 SMC封裝”、“36V DO-218AB封裝 單向”……可知，這些電壓通常指的是TVS的工作電壓。為此，根據東沃電子TVS二極管產品手冊可知，瞬態抑制二極管工作電壓范圍從3.3V到600V，甚至更高。如SM8S36A，汽車級TVS二極管，根據規格書查詢可知：

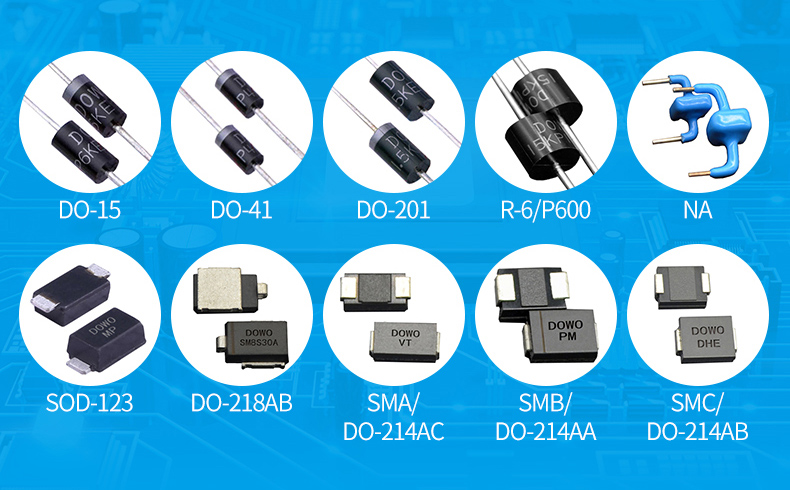

SM8S36A屬于SM8S系列，同系列型號還有：SM8S10A、SM8S11A、SM8S12A、SM8S13A、SM8S14A、SM8S15A、SM8S16A、SM8S17A、SM8S18A、SM8S20A、SM8S22A、SM8S24A、SM8S26A、SM8S28A、SM8S30A、SM8S33A、SM8S40A、SM8S43A，具體參數，詳見產品規格書。瞬態抑制二極管封裝多樣，型號齊全，有關具體參數、選型、應用，可直接咨詢東沃產品經理：136 7581 6901 朱
