RF天線接口靜電浪涌保護方案

發表日期:2021-09-13瀏覽:963

RF接口,無線電射頻接口,是目前家庭有線電視采用的接口模式。RF天線接口的成像原理是將視頻信號和音頻信號相混合編碼后輸出,在顯示設備內部進行一系列分離/解碼的過程輸出成像。新老電子工程師都是知道,RF天線接口需要進行靜電浪涌防護。那么,如何為RF天線接口安全保駕護航呢?接下來,電路保護器件廠商及保護方案服務提供商東沃電子分享:RF天線接口靜電浪涌保護方案,如下圖:

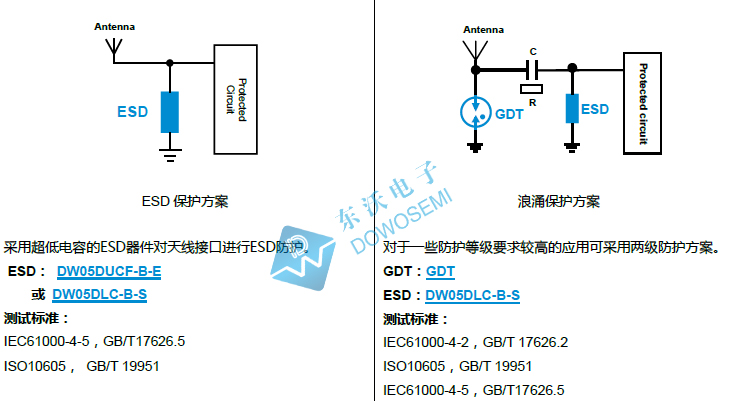

從方案中可以看出,左邊的ESD方案選用了超低電容的ESD靜電保護二極管DW05DUCF-B-E或DW05DLC-B-S對RF天線接口進行了ESD靜電防護,低結電容,保證信號的傳輸,接觸放電30KV,空氣放電30KV,滿足IEC61000-4-5、GB/T17626.5、ISO10605、GB/T 19951測試標準。方案右邊是RF天線接口浪涌保護方案,適合對防護等級要求較高的應用,采用兩級防護方案,在前端放置陶瓷氣體放電管,后級采用ESD二極管DW05DLC-B-S,能夠滿足IEC61000-4-2、GB/T 17626.2、ISO10605、GB/T 19951、IEC61000-4-5、GB/T17626.5。

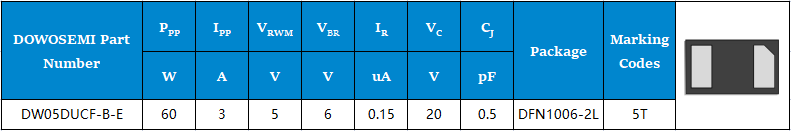

ESD保護管DW05DUCF-B-E參數

工作電壓:5V
擊穿電壓:6V
鉗位電壓:20V
峰值脈沖電流:3A
峰值脈沖功率:60W
結電容:0.5pF
封裝形式:DFN1006-2L

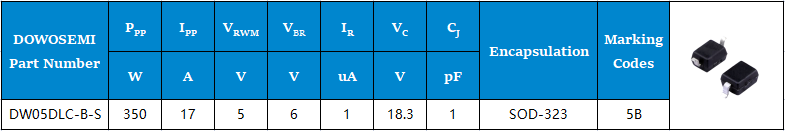

ESD保護管DW05DLC-B-S參數

工作電壓:5V
擊穿電壓:6V
鉗位電壓:18.3V
峰值脈沖電流:17A
峰值脈沖功率:350W
結電容:1pF
封裝形式:SOD-323


有關ESD二極管DW05DUCF-B-E、DW05DLC-B-S具體參數,詳見對應的產品手冊,可向東沃電子免費索??!想了解更多有關通信接口保護方案、樣品申請、電路保護器件產品咨詢,可直接聯系:136 7581 6901(微信同號)朱經理
