HDMI接口靜電(ESD)保護

發表日期:2021-09-14瀏覽:1518

HDMI,中文名:高分辨率多媒體接口,是一種無壓縮的全數字音視接口,廣泛應用于DVD播放機、電視、機頂盒、游戲主機、綜合擴大機、數字音響與電視等設備。眾所周知,HDMI接口是一種易受瞬間破壞的外接端口,為了確保端口的穩定和可靠性,新老電子工程師會(huì )選用ESD靜電保護二極管為HDMI接口ESD靜電防護保駕護航。針對HDMI接口靜電ESD保護,之前ESD二極管廠家東沃電子就科普過好多方案。不可否認,HDMI接口靜電保護方案并不是唯一的,不同的電路保護器件廠家在設計方案時,方案和器件選型是有差異的。


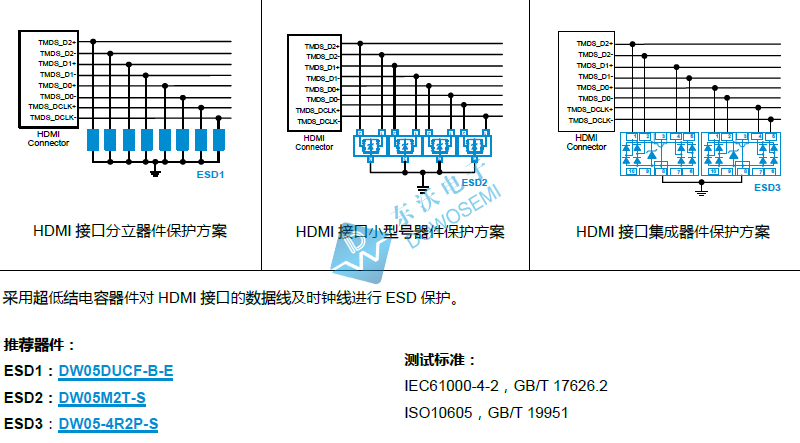

接下來,東沃電子FAE工程師從分立器件、小型號器件、集成器件三方面來設計HDMI接口靜電保護方案并推薦對應的ESD靜電保護器件,具體如下圖所示:

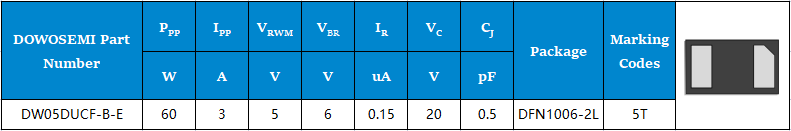

1)HDMI接口分離器件保護方案

ESD二極管選型:DW05DUCF-B-E
工作電壓:5V
擊穿電壓:6V
鉗位電壓:20V
峰值脈沖電流:3A
峰值脈沖功率:60W
結電容:0.5pF
封裝形式:DFN1006-2L

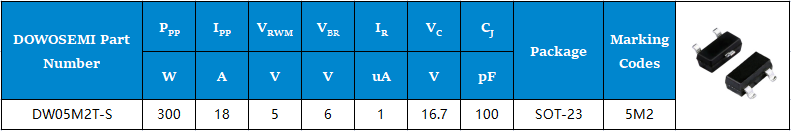

2)HDMI接口小型號器件保護方案

ESD二極管選型:DW05M2T-S
工作電壓:5V
擊穿電壓:6V
鉗位電壓:16.7V
峰值脈沖電流:18A
峰值脈沖功率:300W
結電容:100pF
封裝形式:SOT-23

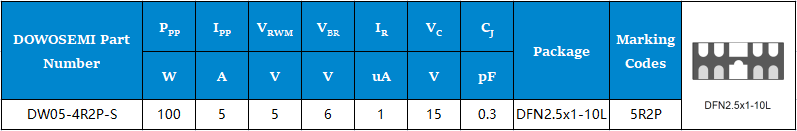

3)HDMI接口集成器件保護方案

ESD二極管選型:DW05-4R2P-S
工作電壓:5V
擊穿電壓:6V
鉗位電壓:15V
峰值脈沖電流:5A
峰值脈沖功率:100W
結電容:0.3pF
封裝形式:DFN2.5x1-10L


從圖中可以看出,ESD二極管DW05DUCF-B-E、DW05M2T-S、DW05-4R2P-S都可應用于HDMI接口靜電保護之中,且符合IEC61000-4-2、GB/T 17626.2、ISO10605、GB/T 19951等測試標準,具體選用哪種方案,還需要根據實際應用需求、測試條件、成本預算等多方面因素選擇。方案設計、EMC測試、保護器件選型、價格、樣品、現貨及交期,可直接咨詢東沃電子DOWOSEMI:136 7581 6901(微信同號)朱經理
