SD卡ESD靜電保護及ESD二極管選型
發表日期:2021-09-15瀏覽:3084
SD卡是一種基于半導體快閃記憶器的新一代記憶設備,具有體積小、數據傳輸速度快、可熱插拔等特性,廣泛應用于便攜式裝置中,如數碼相機、手機、平板電腦、多媒體播放器、汽車電子SD卡等產品中。然而,由于SD卡集成度非常高,比較脆弱,很容易受到靜電的損害導致數據缺失。為此,為了實現SD卡數據高傳輸率并避免數據缺失的現象,SD靜電保護不容忽視。那么,關鍵問題了,如何設計SD卡靜電保護方案呢?如何選用ESD二極管為SD卡靜電保護護航呢?

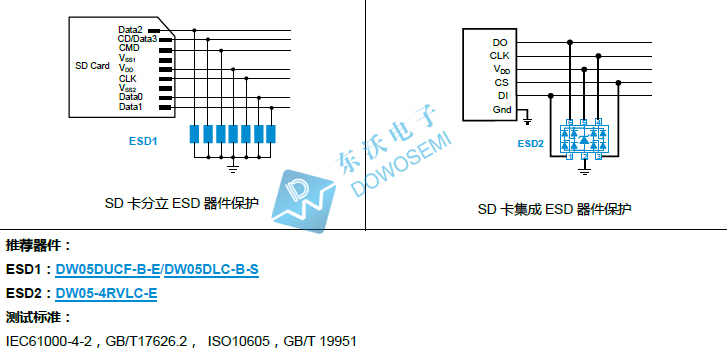

之前,電路保護器件廠家東沃電子DOWOSEMI科普過SD卡的靜電保護方案,接下來要分享的是另外一種SD卡靜電保護設計方案,如下圖所示:
從圖中可以看出,SD卡靜電保護方案從分立ESD器件和集成ESD器件兩方面設計方案,符合IEC61000-4-2、GB/T17626.2、ISO10605、GB/T 19951測試標準。
1)SD卡分立ESD器件保護及ESD二極管選型

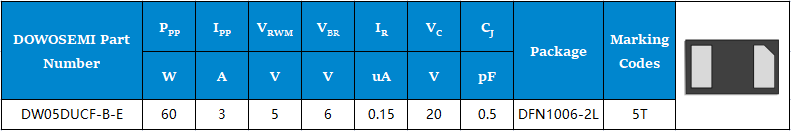

DW05DUCF-B-E
工作電壓:5V擊穿電壓:6V
鉗位電壓:20V
峰值脈沖電流:3A
峰值脈沖功率:60W
結電容:0.5pF
封裝形式:DFN1006-2L
絲印標識:5T

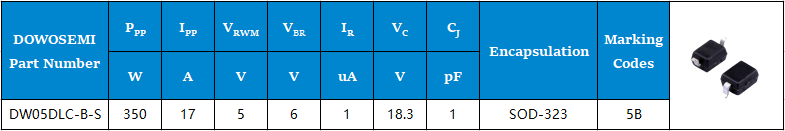

DW05DLC-B-S
工作電壓:5V擊穿電壓:6V
鉗位電壓:18.3V
峰值脈沖電流:17A
峰值脈沖功率:350W
結電容:1pF
封裝形式:SOD-323
絲印標識:5B
2)SD卡集成ESD器件保護及ESD二極管選型

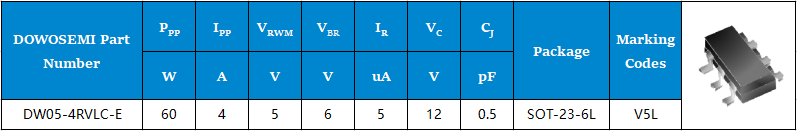

DW05-4RVLC-E
工作電壓:5V擊穿電壓:6V
鉗位電壓:12V
峰值脈沖電流:4A
峰值脈沖功率:60W
結電容:0.5pF
封裝形式:SOT-23-6L
絲印標識:V5L
具體參數詳情,可直接向東沃電子DOWOSEMI要產品手冊。想了解更多有關通信接口靜電保護方案、ESD二極管應用、選型、參數、樣品、現貨、價格等信息,可直接咨詢東沃電子PM:136 7581 6901(微信同號)朱經理。
