瞬態TVS二極管分類

發表日期:2021-09-16瀏覽:679

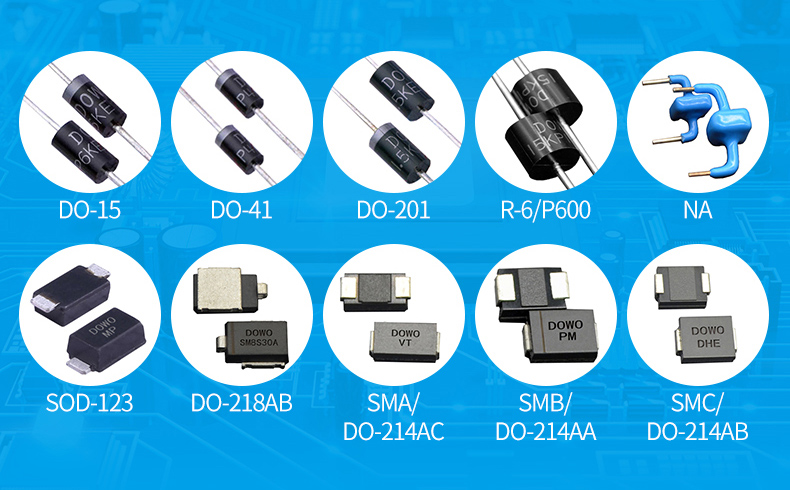

瞬態抑制TVS二極管選型過程中,需要關注的參數有:工作電壓、鉗位電壓、擊穿電壓、峰值脈沖功率、峰值脈沖電流、封裝形式、漏電流等等。從這些參數中,就可以對TVS二極管分類,比較常用的還是從工作電壓、封裝形式、功率三方面進行分類。TVS瞬態二極管工作電壓從3.3V-600V,其中200V以上工作電壓TVS二極管歸類為高壓TVS;TVS瞬態二極管封裝形式多樣,根據表面形式,有直插和貼片之分;TVS瞬態二極管功率200W-30000W,甚至更高。接下來,瞬態二極管廠家東沃電子從功率為您分類,一起來看看TVS瞬態二極管到底哪些種類。以品牌東沃(DOWO)供應的TVS為例,進行分類闡述:


1)200W瞬態TVS二極管:SMF系列(SOD-123封裝/工作電壓3.3V-350V)、TPSMF系列(SOD-123封裝/工作電壓13V-58V);

2)400W瞬態TVS二極管:SMF4L系列(SOD-123封裝/工作電壓5V-85V)、SMAJ系列(DO-214AC封裝/工作電壓5V-440V)、P4SMA系列(DO-214AC封裝/工作電壓6.8V-600V)、TPSMAJ系列(DO-214AC封裝/工作電壓10V-85V)、P4KE系列(DO-41封裝/工作電壓6.8V-600V);

3)500W瞬態TVS二極管:SA系列(DO-15封裝/工作電壓5V-190V)、SAC系列(DO-15封裝/工作電壓5V-50V/低結電容50pF)、SACB系列(DO-214AA封裝/工作電壓5V-50V/低結電容45pF)、SACA系列(DO-214AC封裝/工作電壓5V-50V/低結電容50pF)、LCE系列(DO-201封裝/工作電壓6.5V-28V/低結電容100pF);

4)600W瞬態TVS二極管:P6KE系列(DO-15封裝/工作電壓6.8V-600V)、SMBJ系列(DO-214AA封裝/工作電壓5.0V-440V)、P6SMB系列(DO-214AA封裝/工作電壓6.8V-600V)、SMA6J系列(DO-214AC封裝/工作電壓5.0V-58V)、TPSMBJ系列(DO-214AA封裝/工作電壓11V-170V);

5)1000W瞬態TVS二極管:SMB10J系列(DO-214AA封裝/工作電壓5V-85V);

6)1500W瞬態TVS二極管:1.5KE系列(DO-201封裝/工作電壓6.8V-600V)、1.5SMC系列(DO-214AB封裝/工作電壓6.8V-600V)、SMCJ系列(DO-214AB封裝/工作電壓5.0V-440V)、TPSMCJ系列(DO-214AB封裝/工作電壓10V-78V);

7)3000W瞬態TVS二極管:3KP系列(P600封裝/工作電壓5V-440V)、SMDJ系列(DO-214AB封裝/工作電壓5.0V-440V)、TPSMDJ系列(DO-214AB封裝/工作電壓10V-43V);


8)3600W瞬態TVS二極管:SM5S系列(DO-218AB封裝/工作電壓10V-43V);

9)4600W瞬態TVS二極管:SM6S系列(DO-218AB封裝/工作電壓10V-43V);

10)5000W瞬態TVS二極管:5KP系列(P600封裝/工作電壓5V-440V)、5.0SMDJ系列(DO-214AB封裝/工作電壓11V-440V)、TP5.0SMDJ系列(DO-214AB封裝/工作電壓10V-58V);

11)6000W瞬態TVS二極管:LDP系列(P600封裝/工作電壓12.4V-72V);

12)6600W瞬態TVS二極管:SM8S系列(DO-218AB封裝/工作電壓10V-48V)、SM8T系列(DO-218AB封裝/工作電壓16V-43V);

13)15000W瞬態TVS二極管:15KP系列(P600封裝/工作電壓17V-280V);

14)30000W瞬態TVS二極管:30KP系列(P600封裝/工作電壓28V-320V);

不可否認,瞬態二極管選型是一門很大的學問,在實際應用中,需要注意的事項有很多。為此,瞬態TVS二極管選型,建議在專業的技術指導下完成。更多有關瞬態TVS二極管選型、應用、參數、樣品、現貨、價格等方面信息,可直接咨詢東沃電子產品經理:137 5773 6996(微信同號)余經理
