SCART接口靜電(ESD)保護設計方案

發表日期:2021-09-16瀏覽:609

昨日,來自深圳的客戶向東沃電子DOWOSEMI詢問:“SCART接口上用什么型號的ESD二極管?該怎么選型?”SCART接口是通訊接口中的一種,東沃電子FAE工程師之前向大家科普過RS485通訊接口、CAN Bus總線、LIN總線、USB3.0接口、HDMI接口、RJ45接口、千兆以太網POE接口等靜電(ESD)保護設計方案。那么,關于SCART接口靜電ESD方案,該如何設計保護方案呢?該選用什么型號的ESD二極管為SCART接口安全保駕護航呢?

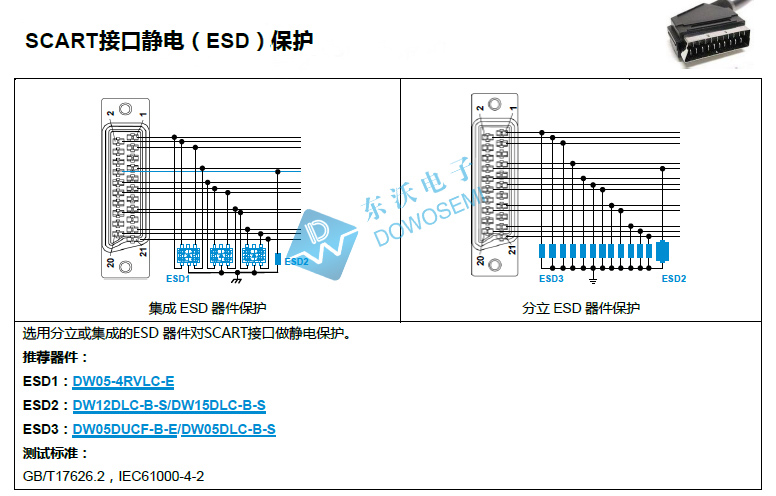

SyndicatdesConstructeursd'AppareilsRadiorécepteursetTéléviseurs,縮寫SCART,其接口是一種具有輸出和輸入功能且支持三種視頻信號格式(CVBS、YC、RGB)的專用音視頻接口。在國內,SCART接口主要應用于測試方面,比如機頂盒測試、DVD測試等會(huì )用到SCART接口的圖文功能。音視頻數據傳輸過程中,極其容易受到靜電的干擾。為此,在SCART接口中,電子工程師常會(huì )選用ESD靜電保護二極管為其安全護航。東沃電子設計的SCART接口靜電(ESD)保護方案圖及ESD二極管選型,如下圖:


從圖中可以看出,選用了分立或集成的ESD靜電保護器件對SCART接口進行靜電保護,滿足GB/T17626.2和IEC61000-4-2測試標準。東沃電子FAE工程師推薦使用的ESD靜電保護器件如下:

ESD1:DW05-4RVLC-E

封裝形式:SOT-23-6L
峰值脈沖功率:60W
峰值脈沖電流:4A
工作電壓:5V
最小擊穿電壓:6V
鉗位電壓:12V
結電容:0.5pF
絲印符號:V5L

ESD2:DW12DLC-B-S

封裝形式:SOD-323
峰值脈沖功率:350W
峰值脈沖電流:11A
工作電壓:12V
最小擊穿電壓:13.3V
鉗位電壓:28.6V
結電容:1pF
絲印符號:AB

DW15DLC-B-S

封裝形式:SOD-323
峰值脈沖功率:400W
峰值脈沖電流:10A
工作電壓:15V
最小擊穿電壓:16.7V
鉗位電壓40V
結電容1pF
絲印符號:BB

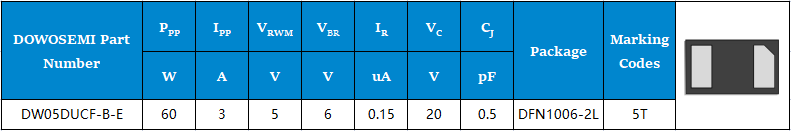

ESD3:DW05DUCF-B-E

封裝形式:DFN1006-2L
峰值脈沖功率:60W
峰值脈沖電流:3A
工作電壓:5V
最小擊穿電壓:6V
鉗位電壓:20V
結電容:0.5pF
絲印符號:5T

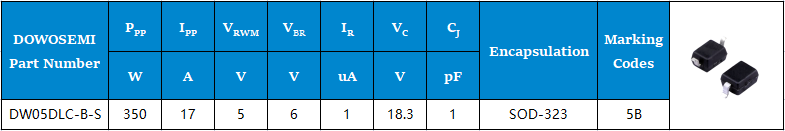

DW05DLC-B-S

封裝形式:SOD-323
峰值脈沖功率:350W
峰值脈沖電流:17A
工作電壓:5V
最小擊穿電壓:6V
鉗位電壓:18.3V
結電容:1pF
絲印符號:5B

想了解更多有關SCART接口靜電保護方案及ESD二極管選型、型號、參數、樣品、價格等方面信息,可直接咨詢東沃電子產品經理:137 5773 6996(微信同號)余經理
