LCD模塊液晶屏ESD靜電保護方案圖
發表日期:2021-09-22瀏覽:1108
LCD模塊即LCD顯示模組,是指將玻璃和LCD驅動器集成到一起的LCD顯示產品,為用戶提供了一個標準的LCD顯示驅動接口,用戶可以按照接口(有4位、8位、VGA等不同類型)要求進行操作來控制LCD正確顯示。眾所知周,電子產品對于靜電防護要求都比較高。LCD液晶顯示屏對于靜電尤其地敏感,容易導致LCD顯示屏失效。為此,專業有實力的LCD液晶顯示屏廠家不管是在生產制造工藝還是靜電防護方案方面,都做得很優秀。那么,如何為L(cháng)CD模塊保駕護航呢?
接下來,國產ESD靜電保護二極管廠商東沃電子DOWOSEMI為大家分享:LCD模塊液晶屏ESD靜電保護設計方案圖,具體如下:

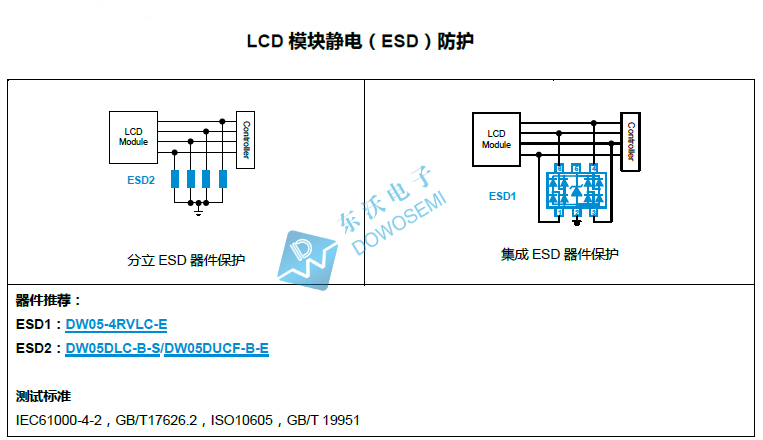

從圖中可以看出,方案從分立ESD靜電保護器件和集成ESD靜電保護器件兩方面來設計保護方案,方案可通過IEC61000-4-2、GB/T17626.2、ISO10605、GB/T 19951測試標準。ESD二極管保護器件具體選型,如下:
ESD1:DW05-4RVLC-E工作電壓:5V
擊穿電壓:6V
鉗位電壓:12V
峰值脈沖電流:4A
峰值脈沖功率:60W
結電容:0.5pF
漏電流:5uA
封裝形式:SOT-23-6L
ESD2:DW05DLC-B-S
工作電壓:5V擊穿電壓:6V
鉗位電壓:18.3V
峰值脈沖電流:17A
峰值脈沖功率:350W
結電容:1.35pF
漏電流:1uA
封裝形式:SOD-323

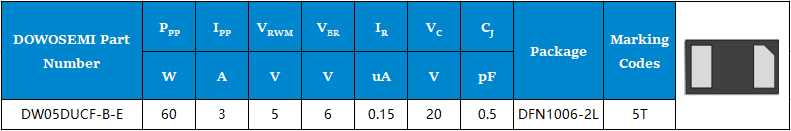

DW05DUCF-B-E
工作電壓:5V擊穿電壓:6V
鉗位電壓:20V
峰值脈沖電流:3A
峰值脈沖功率:60W
結電容:0.5pF
漏電流:0.15uA
封裝形式:DFN1006-2L
查看DW05-4RVLC-E/DW05DLC-B-S/DW05DUCF-B-E規格書會(huì )發現,它們的工作電壓都是5V,最小擊穿電壓都是6V,不同的是鉗位電壓、電流、功率和封裝形式,具體參數詳情,詳見對應型號ESD二極管產品手冊,詳情咨詢東沃產品經理:137 5773 6996(微信同號)余經理
