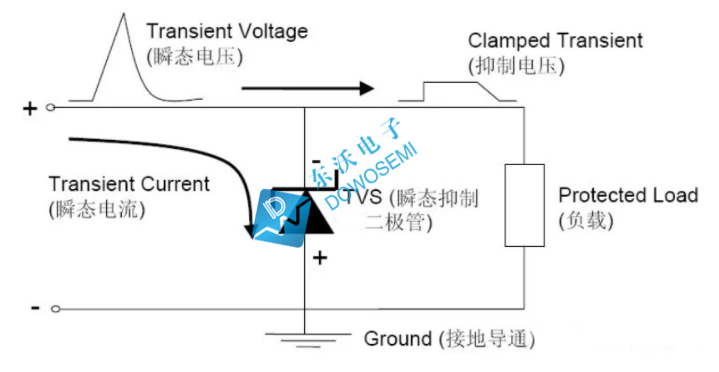

在瞬變抑制TVS二極管選型中，有一點是：瞬變抑制二極管的工作電壓要大于被保護電路的最高工作電壓。TVS二極管工作電壓低至3.3V，高達600V，甚至更高。細心的新老電子工程師會(huì )發現，同電壓的TVS管，在封裝形式、峰值脈沖功率、峰值脈沖電流等參數方面是不一樣的。接下來，重點分享33V瞬變抑制TVS二極管型號。

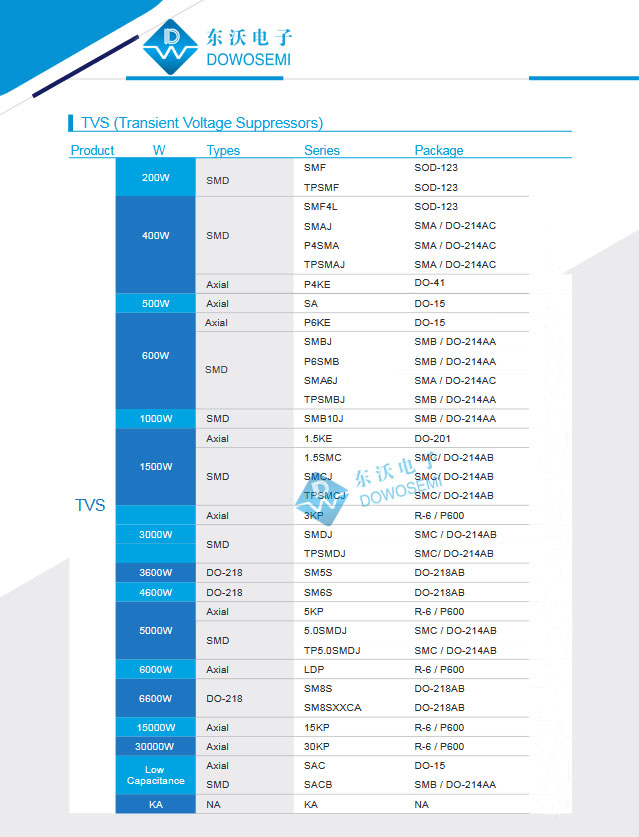

以TVS管品牌廠家東沃電子（DOWOSEMI）供應的33V瞬變抑制二極管為例，查看東沃（DOWO）TVS產品手冊可知，具體型號有：

1）單向（Uni）：SMF33A（絲印JM）、TPSMF33A（絲印JMA）、SMF4L33A（絲印MM）、SMAJ33A（絲印CM）、TPSMAJ33A（絲印CMA）、SA33A、SMBJ33A（絲印MM）、SMA6J33A（絲印MM）、TPSMBJ33A（絲印MMA）、SMB10J33A（絲印AMM）、SMCJ33A（絲印GFM）、TPSMCJ33A（絲印GFMA）、3KP33A、SMDJ33A（絲印PFM）、TPSMDJ33A（絲印PFMA）、SM5S33A、SM6S33A、5KP33A、5.0SMDJ33A（絲印5PFM）、TP5.0SMDJ33A（絲印5SBP）、LDP33A、SM8S33A、15KP33A、30KP33A；

2）雙向（Bi）：SMF33CA（絲印MM）、SMAJ33CA（絲印YM）、TPSMAJ33CA（絲印YMA）、SA33CA、SMBJ33CA（絲印CM）、SMA6J33CA（絲印CM）、TPSMBJ33CA（絲印CMA）、SMB10J33CA（絲印ACM）、SMCJ33CA（絲印BFM）、TPSMCJ33CA（絲印BFMA）、3KP33CA、SMDJ33CA（絲印DFM）、TPSMDJ33CA（絲印DFMA）、5KP33CA、5.0SMDJ33CA（絲印5BFM）、TP5.0SMDJ33CA（絲印5DBP）、LDP33CA、SM8S33CA、15KP33CA、30KP33CA；

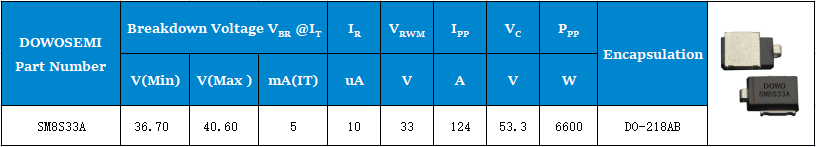

SM8S33A二極管參數

5KP33A二極管參數

通過33V瞬變抑制二極管常用型號貼片SM8S33A和直插5KP33A參數對比，會(huì )發現，它們的工作電壓、擊穿電壓、鉗位電壓都是一樣的，不同的是峰值脈沖電流、峰值脈沖功率、封裝形式和漏電流。工作電壓33V的瞬變抑制TVS二極管型號如此之多，該如何選型為電路安全護航呢？

關于瞬變抑制TVS二極管選型，這是一個經典、永不過時的話題。在實際選型用應用中，瞬變抑制二極管的功率并不是越大越好，具體選型，還需要根據電路保護需求和測試條件來選擇。在電路保護設計方案中，很多工程師由于選型不當，導致測試標準不通過，浪費財力物力人力，或過度設計，導致成本壓力。瞬變抑制二極管廠家東沃電子專業為客戶提供EMC設計服務、摸底測試、保護器件選型、保護器件對比分析，從高效、經濟方面完成設計，幫助客戶快速完成EMC測試，提高產品的穩定性和可靠性！
