貼片二極管封裝形式有很多，其中最讓新手電子工程師搞不明白的是封裝SMA與SMAF的區別、封裝SMB和SMBF的區別、封裝SOD-323和SOD-323F的區別。接下來，二極管廠家東沃電子（DOWOSEMI）要分享是的：SMA與SMAF封裝貼片二極管的區別。

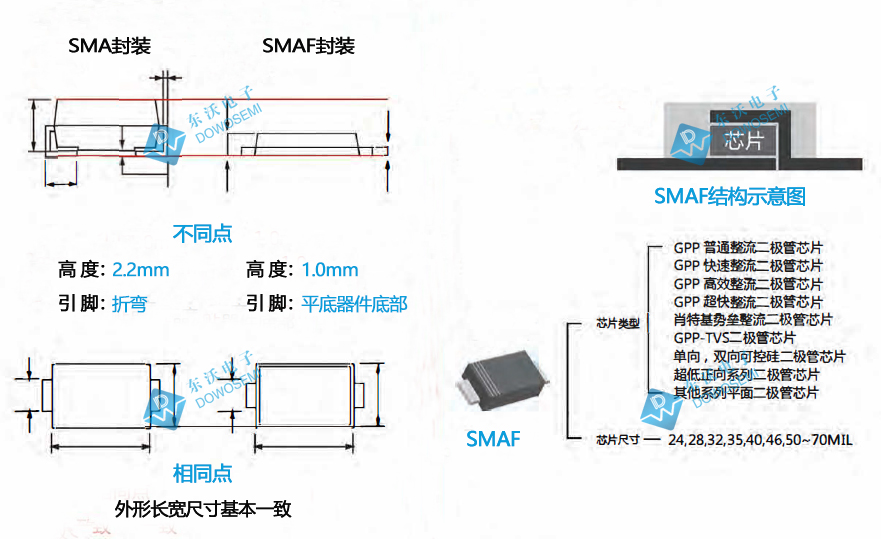

封裝SMA與SMAF的相同點

根據測量數據對比發現，封裝SMA和SMAF的外形長寬尺寸基本是一致的；

封裝SMA與SMAF的不同點

1）高度

SMA封裝二極管高度為2.2mm；SMAF封裝二極管高度為1.0mm。

2）引腳

SMA封裝二極管引腳為折彎；SMAF封裝二極管為平貼器件底部。

3）優勢

A、替代：SMAF封裝二極管可以完全替代SMA的全部規格，無需更改線路設計及PCB板。

B、超?。汉穸认啾痊F有的SMA降低50%（從2.2mm降至1.0mm）；電極的優化設計提供了更好的散熱性能；腳位外伸設計避免虛焊現象；采用平面工藝的芯片，芯片高溫可靠性大幅度提高。

C、芯片封裝涵蓋所有類型平面二極管：尺寸范圍從24MIL到70MIL，為下一步的超低正向VF系列二極管的小型化及應用奠定了基礎。

D、散熱性好：低熱阻、高結溫、高抗浪涌沖擊設計、引線平貼器件底部、散熱路徑短，實現了小體積大功率的技術突破。

E、高性?xún)r(jià)比：SMAF封裝二極管成本已向SMA封裝二極管靠攏，實現高品質、 高性?xún)r(jià)比的突破。
