DW05M2T-S為L(cháng)VDS接口芯片靜電（ESD）保護護航
發表日期：2021-10-18瀏覽：1345

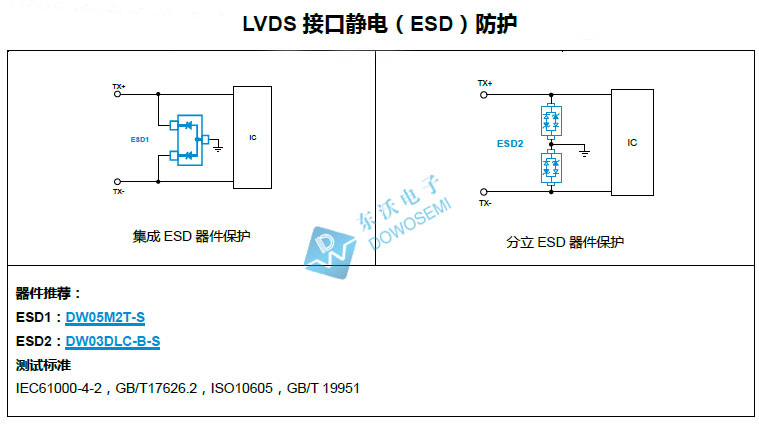

關于LVDS接口靜電ESD保護方案，之前就科普過。今天，東沃電子技術為大家分享最新的LVDS接口ESD靜電保護方案圖，如下：

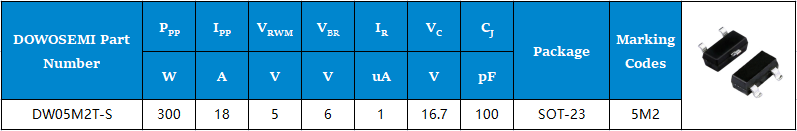

從圖中可以看出，LVDS接口靜電保護方案從集成ESD器件和分立ESD器件來設計的。集成ESD器件保護方案選用了ESD二極管DW05M2T-S，具體參數詳情如下：
工作電壓：5V擊穿電壓：6V
鉗位電壓：16.7V
峰值脈沖電流：18A
峰值脈沖功率：300W
結電容：100pF
漏電流：1uA
封裝形式：SOT-23

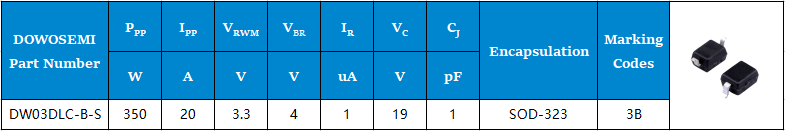

分立ESD器件保護方案選用了2個ESD二極管DW03DLC-B-S，具體參數詳情如下：工作電壓：3.3V
擊穿電壓：4V
鉗位電壓：19V
峰值脈沖電流：20A
峰值脈沖功率：350W
結電容：1pF
漏電流：1uA
封裝形式：SOD-323
