485通訊，也就是業內所說的RS-485聯網通信接口，典型的串行差分通訊方式之一。RS-485通訊接口廣泛應用于儀器儀表、工業控制、機電一體化產品、多媒體網絡(luò )等領域。然而，在實際應用中，RS-485通訊傳輸線常暴露于戶外，雷電浪涌過電壓或靜電電磁干擾給RS-485帶來了威脅和挑戰。由于RS-485收發器的工作電壓比較低，5V，元器件本身的耐壓也比較低，在-7V到12V之間，為此雷電的過電壓有時瞬間能夠損壞RS-485收發器，毀壞通信系統；靜電電磁干擾會(huì )嚴重地影響通信總線的數據傳輸質量。

那么，問題來了，如何對RS-485端口芯片及傳輸總線進行有效的防護呢？這個問題，是每個用戶需要解決的問題。

RS-485接口標準

工欲善其事必先利其器，了解RS-485通信端口方案之前，先來了解下RS-485的接口標準：傳輸方式：差分
傳輸介質：雙絞線
標準節點數：32
最遠通信距離：1200m
工作電壓：5V
共模電壓最小、最大值：-7V，12V
差分輸入范圍：-7V～+12V
接收器輸入靈敏度：±200mV
接收器輸入阻抗：≥12kΩ

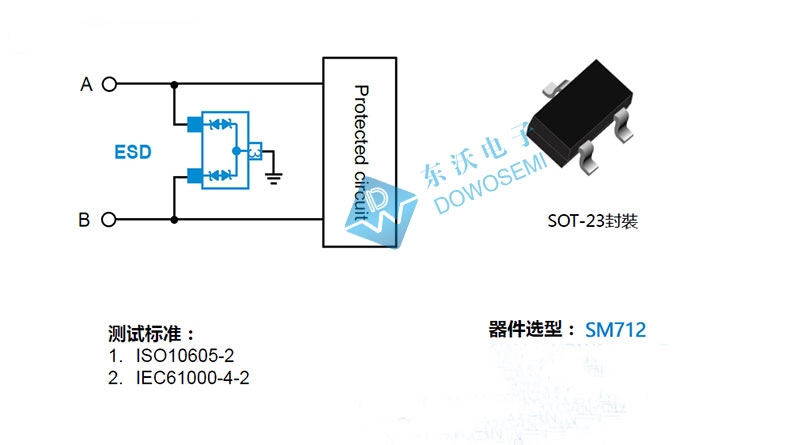

RS-485通信端口保護方案圖（保護器件選型：SM712）

TVS/ESD二極管廠家東沃電子，在電路保護方案設計方面，實戰經驗豐富，從方案設計、器件選型、EMC測試、樣品試產到批量量產一站式滿足您的需求。RS-485通信端口保護方案，客戶咨詢最多的防護方案之一，其中最經典的方案之一，如下圖：

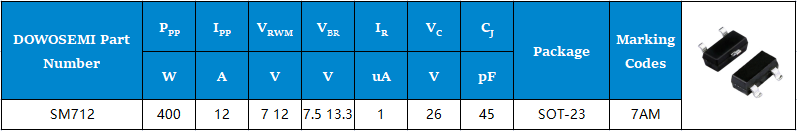

從圖中可知，電路保護器件選用了TVS瞬態抑制二極管陣列SM712。SM712，RS-485通信端口專用保護器件之一，也是客戶常選用的電路保護器件。關于SM712二極管參數，如下圖：

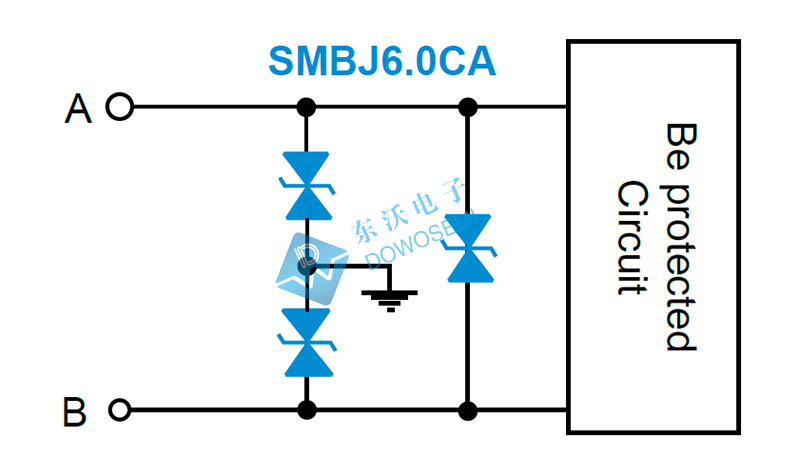

RS-485通信端口保護方案圖（保護器件選型：SMBJ6.0CA）

有客戶咨詢東沃電子：“RS-485接口保護方案，除了使用SM712之外，還可以選用哪些型號的電路保護器件？由于產品電路工作電流比較大，SM712無法滿足，有沒有更合適的方案？”不同的電路情況，不同的保護需求，所選用的方案和電路保護器件都是有差異的。RS-485通訊保護瞬態抑制TVS二極管方案設計圖，如下：

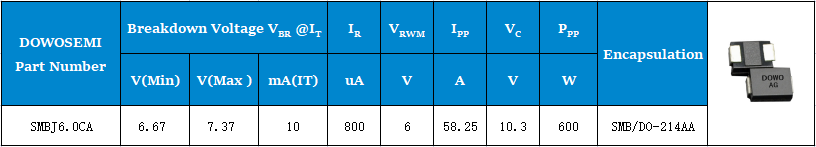

從圖中可知，方案中選用了SMBJ6.0CA為RS-485端口保駕護航，關于SMBJ6.0CA瞬態抑制TVS二極管參數，如下：

想了解更多有關RS-485通信接口防護方案，可直接咨詢保護器件廠商及保護方案服務商東沃電子：137 5773 6996（微信同號）余經理
