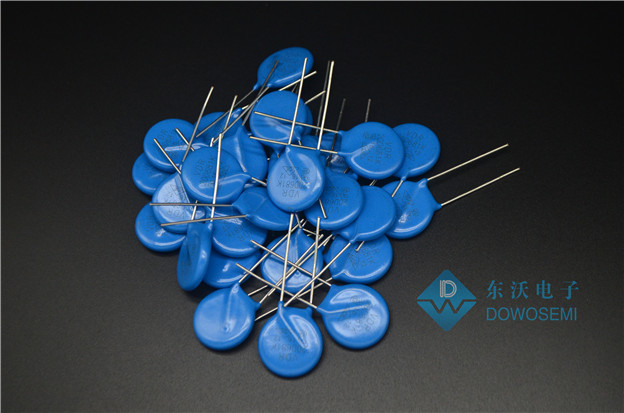

工欲善其事必先利其器，壓敏電阻MOV選型之前，必先熟練掌握壓敏電阻各項參數含義。那么，壓敏電阻MOV選型過程中，會(huì )涉及到哪些參數呢？各項參數又代表什么意思呢？壓敏電阻型號25D182KJ有代表什么意思呢？接下來，壓敏電阻MOV廠家東沃電子為您詳解壓敏電阻各項參數含義及壓敏電阻型號命名方式。

1）壓敏電壓Varistor Voltage

特定的電流（1mA DC）經過壓敏電阻時, 在壓敏電阻兩端所測得的電壓值。

2）漏電流Leakage Current

漏電流是指壓敏電阻擊穿導通以前的電流，即電壓低于U1mA時測量的電流。

3）最大連續工作電壓Maximum Continuous (or Operating) Voltage

也稱最大允許電壓，是可連續加于壓敏電阻而不導致產生劣化情況的最大工作電壓, 包括 VDC和VAC。

4）最大限制電壓Maximum Clamping Voltage

以特定脈沖電流（Ip, 8/20μs 波形）加在壓敏電阻上所得到的最大電壓。

5）最大能量Maximum Energy

以特定脈沖電流（10/1000μs 波形）加在壓敏電阻上, 壓敏電壓的變化率小于±10%的最大能量。

6）最大沖擊脈沖電流Maximum Peak (or Pulse) Current

也稱為耐沖擊電流，以特定脈沖電流（8/20μs 波形）沖擊壓敏電阻一次或兩次(每次間隔 5 分鐘)，壓敏電壓的變化小于±10%的最大沖擊電流。

7）額定功率Rated Power

是指在85°C的特定環境溫度下工作1000小時, 壓敏電壓的變化小于10%的最大功率。

8）參考電容Reference Capacitance

在特定頻率(1KHz)和偏壓(1Vrms)下所測得的電容值。

了解完壓敏電阻參數，接下來看看壓敏電阻型號命名又有什么規律呢？金屬氧化物直插式壓敏電阻型號命名方式舉例說明，具體如下圖：

由此可見，根據壓敏電阻型號：25D182KJ，可知：

1）25: 壓敏電阻陶瓷片的直徑25mm；
2）D: 陶瓷片形狀，D表示圓形，S表示方形；
3）182: 表示壓敏電壓1800V；
4）K: 壓敏電阻電壓誤差，K表示±10%，L表示±15%；
5）J: 能量等級，G表示普通型，J表示高浪涌、高能量；
