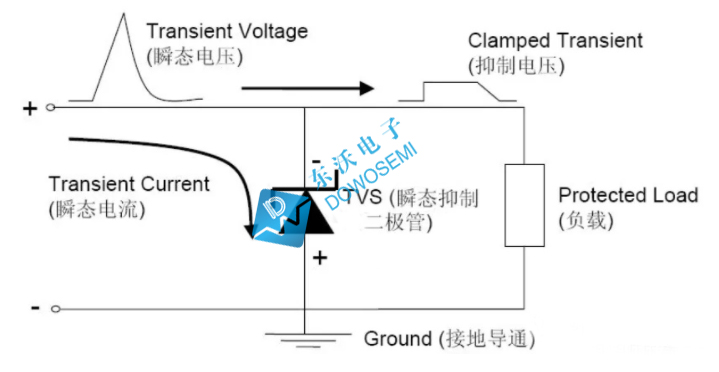

有客戶問：工作電壓22V的瞬態抑制TVS二極管，有哪些型號？22V雙向TVS二極管，該怎么選型選用？同樣都是22V電壓TVS管，SMAJ22CA、SMBJ22CA、SMCJ22CA、SMDJ22CA、5.0SMDJ22CA之間又有什么區別……瞬態抑制二極管選型過程中，其工作電壓是一個很關鍵的參數，TVS管的工作電壓要大于被保護電路的最高工作電壓。在TVS工作電壓以下，TVS處于截止狀態，不導通的，也不會(huì )影響電路的正常運行。TVS工作電壓低至3.3V，高達600V，甚至更高。目前業內把工作電壓大于200V成為高壓TVS，工作電壓200V以下均為低壓TVS。

那么，工作電壓22V的瞬態抑制TVS二極管，有哪些型號呢？查看國產TVS廠商東沃電子（DOWOSEMI）供應的TVS二極管產品手冊可知，22V工作電壓TVS管常用型號有：

1）SOD-123封裝TVS：SMF22A、SMF22CA、TPSMF22A、SMF4L22A；

2）DO-214AC（SMA）封裝TVS：SMAJ22A、SMAJ22CA、TPSMAJ22A、TPSMAJ22CA、SMA6J22A、SMA6J22CA；

3）DO-214AA（SMB）封裝TVS：SMBJ22A、SMBJ22CA、TPSMBJ22A、TPSMBJ22CA、SMB10J22A、SMB10J22CA；

4）DO-214AB（SMC）封裝TVS：SMCJ22A、SMCJ22CA、TPSMCJ22A、TPSMCJ22CA、SMDJ22A、SMDJ22CA、TPSMDJ22A、TPSMDJ22CA、5.0SMDJ22A、5.0SMDJ22CA、TP5.0SMDJ22A、TP5.0SMDJ22CA；

5）P600（R-6）封裝TVS：3KP22A、3KP22CA、5KP22A、5KP22CA、LDP22A、LDP22CA、15KP22A、15KP22CA、20KP22A、20KP22CA；

6）DO-218AB封裝TVS：SM5S22A、SM6S22A、SM8S22A、SM8S22CA、SM8T22A、SM8T22CA；

……

從以上型號可以看出，其中尾綴后面A的是單向TVS，尾綴后面CA的是雙向TVS。具體如何選用，先來了解下SMAJ22CA、SMBJ22CA、SMCJ22CA、SMDJ22CA、5.0SMDJ22CA之間的區別，查看產品手冊會(huì )發現，這四個物料的工作電壓、擊穿電壓、鉗位電壓、漏電流都是一樣的，不同的是其封裝形式、峰值脈沖電流、峰值脈沖功率。不可否認，它們浪涌防護能力從大到小的排序是：5.0SMDJ22CA > SMDJ22CA > SMCJ22CA > SMBJ22CA > SMAJ22CA。那么，問題來了，TVS二極管選型，是不是選浪涌防護能力越強的越好呢？

答案當然：不是。TVS二極管選型選用，是需要根據電路情況、保護需求、測試條件、成本預算等多方面因素來選擇。TVS具體選型，可直接咨詢東沃電子：136 7581 6901（微信同號）朱經理！
