貼片二極管tvs型號對照表

發表日期:2022-02-15瀏覽:3635

二極管根據外形來分,有貼片和直插之分。同樣,TVS瞬態抑制二極管也不例外,根據封裝判斷,也有貼片和直插之分。經常跟TVS保護器件打交道的電子工程師都知道,直插TVS管物料上面的絲印標注的是型號,而貼片TVS二極管物料上面的絲印標注的是縮寫代碼字母(除了DO-218AB封裝TVS瞬態抑制二極管之外),無法第一時間確認出具體型號,需要查看東沃TVS型號產品手冊才能確認。

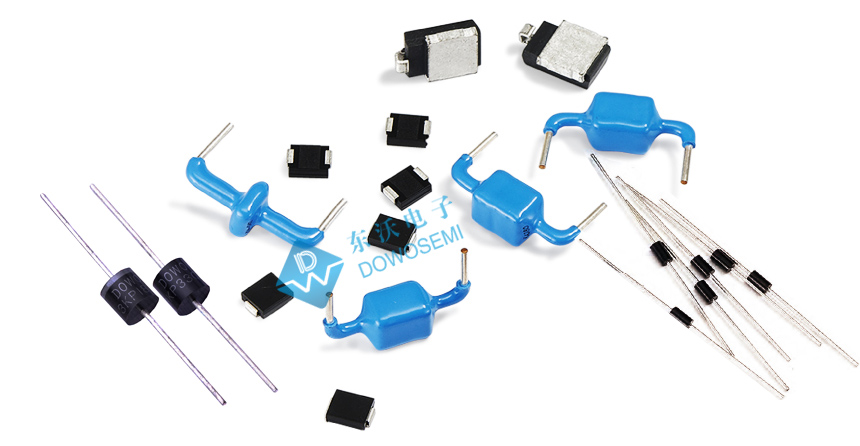

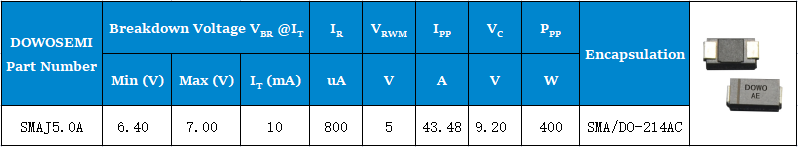

貼片二極管TVS種類繁多,型號齊全,根據封裝分,有:SOD-123、SMA(DO-214AC)、SMB(DO-214AA)、SMC(DO-214AB)、DO-218AB等等,其中,DO-218AB封裝貼片TVS物料上面的絲印標注的是型號,其它均是絲印縮寫碼。不同貼片TVS二極管型號都有對應的絲印縮寫碼,查看SMA封裝SMAJ5.0A產品規格書可知,單向,絲印AE;查看SMB封裝SMBJ5.0CA產品規格書可知,雙向,絲印AE。SMAJ6.0A絲印AG,SMBJ6.0CA絲印AG;SMAJ6.5A絲印AK,SMBJ6.5CA絲印AK;SMAJ7.0A絲印AM,SMBJ7.0CA絲印AM、SMAJ440A絲印DM,SMBJ440CA絲印FM、SMCJ440A絲印GJM、SMCJ440CA絲印BJM……


根據上面的信息可知,同一絲印對應著兩種不同型號的貼片TVS二極管。為此,當客戶向東沃電子咨詢絲印AG是什么型號的TVS瞬態抑制二極管時,查看“東沃貼片二極管TVS型號對照表”可知道,有SMAJ6.0A和SMBJ6.0CA兩種。為了能夠準確地提供型號,我們會(huì )要求客戶發圖片過來確認。其實,只要您用心仔細觀察就會(huì )發現,絲印是兩個字母的貼片TVS有SMAJ系列和SMBJ系列;絲印是三個字母的貼片TVS有TPSMBJ系列、SMB10J系列、SMCJ系列、SMDJ系列;絲印是四個字母的貼片TVS有TPSMCJ系列、TPSMDJ系列;絲印是5+三個字母的貼片TVS有5.0SMDJ系列、TP5.0SMDJ系列……

想了解更多有關貼片二極管TVS絲印型號相關的信息,可直接咨詢TVS管廠家東沃電子:136 7581 6901(微信同號)朱經理
