瞬態抑制二極管耐壓值,怎么看?
發表日期:2022-03-15瀏覽:1917
“瞬態抑制二極管耐壓值,怎么看?”這是四川成都客戶向東沃電子咨詢的一個問題。話說回來了,這個問題也是咨詢率比較高的一個問題。在實際應用中,電子工程師選型,常常喜歡把瞬態抑制二極管鉗位電壓說成耐壓值。為此,這個問題,客戶實際問的是瞬態抑制二極管鉗位電壓應該怎么看?

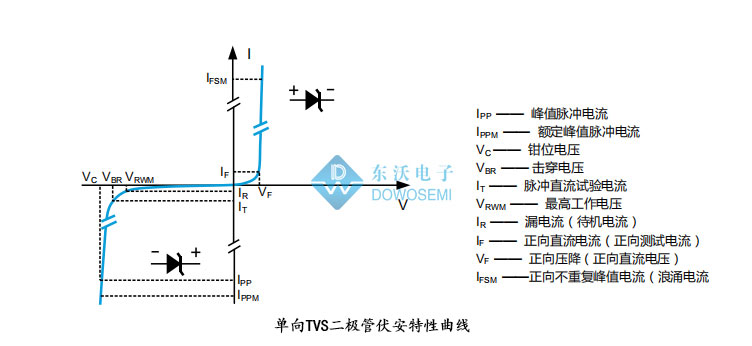

瞬態抑制TVS二極管選型過程中,會(huì )涉及到工作電壓、擊穿電壓、鉗位電壓、峰值脈沖電流、峰值脈沖功率、漏電流、封裝這些參數。鉗位電壓指的是施加規定波形的峰值脈沖電流IPP時,TVS兩端測得的峰值電壓。在選型應用中,TVS二極管的鉗位電壓要小于后級被保護電路中的損壞電壓。那么,當知道這個瞬態抑制二極管型號時,怎么查看其耐壓值(鉗位電壓)呢?

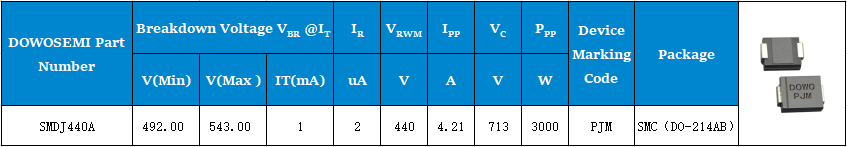

舉個例子,品牌東沃TVS二極管SMDJ440A,查看產品手冊可知,SMDJ440A單向TVS,SMDJ系列,具體參數如下:
工作電壓:440V擊穿電壓:492V-543V
鉗位電壓:713V
峰值脈沖電流:4.21A
峰值脈沖功率:3000W

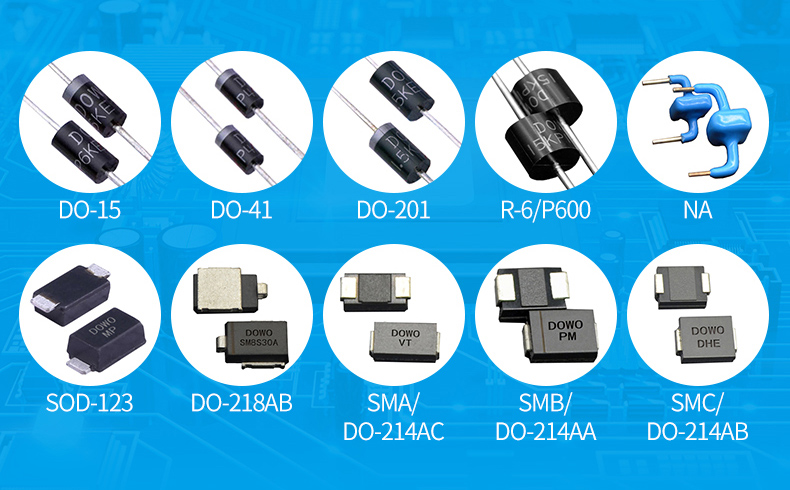

封裝形式:SMC(DO-214AB)
絲印標識:PJM
細心觀察會(huì )發現,SMDJ440A的鉗位電壓大于其擊穿電壓大于其工作電壓。工作電壓不用查看規格書,單單根據型號就能看出來,其中數字440就是工作電壓440V,而其他參數就要查看對應的產品手冊才能確認!關于“瞬態抑制TVS二極管耐壓值,怎么看?”這個話題就分享到這兒了,想了解更多電路保護器件選型、型號、參數、價格、現貨等方面信息的伙伴們,可直接咨詢東沃電子產品工程師:136 7581 6901(微信同號)朱工
