TVS二極管SMCJ36CA參數詳細介紹
發表日期:2022-03-23瀏覽:2479

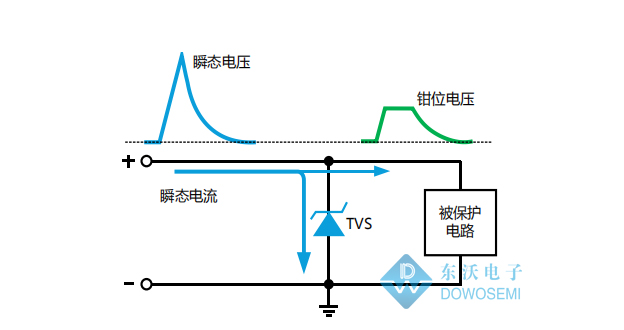

TVS二極管,是一種常用的過壓防浪涌保護器件,能夠保護敏感元器件免受ESD和EMI的沖擊和損壞。TVS二極管的工作原理是怎么樣的呢?當電路正常工作時,TVS是截止狀態的,不會(huì )影響電路的正常工作。然而,當電路出現異常電壓并且達到TVS的擊穿電壓時,TVS迅速(Ps秒級的速度)由截止狀態變?yōu)榈碗娮锠顟B(tài),泄放由異常過電壓導致的瞬時過電流到地,同時把異常電壓鉗位到安全水平,從而保護后級電路免受異常過電壓的損壞。當異常電壓消失后,TVS又恢復到了截止狀態。
根據TVS工作原理,可知,TVS選型,最主要看的參數是電壓。那么,TVS選型過程,具體需要熟練掌握哪些參數呢?SMCJ36CA貼片TVS二極管參數,怎么看呢?SMCJ36CA是SMCJ系列型號之一,雙向、貼片,查閱?wèn)|沃電子SMCJ36CA貼片TVS二極管產品手冊可知,具體參數如下:
工作電壓Vrwm:36V最小擊穿電壓Vbr:40.00V
最大擊穿電壓Vbr:44.20V
鉗位電壓Vc:58.1V
峰值脈沖電流Ipp:25.82A
峰值脈沖功率Ppp@10/1000μs:1500W
漏電流Ir:1uA
絲印標識:BFP
封裝形式:DO-214AB(SMC)

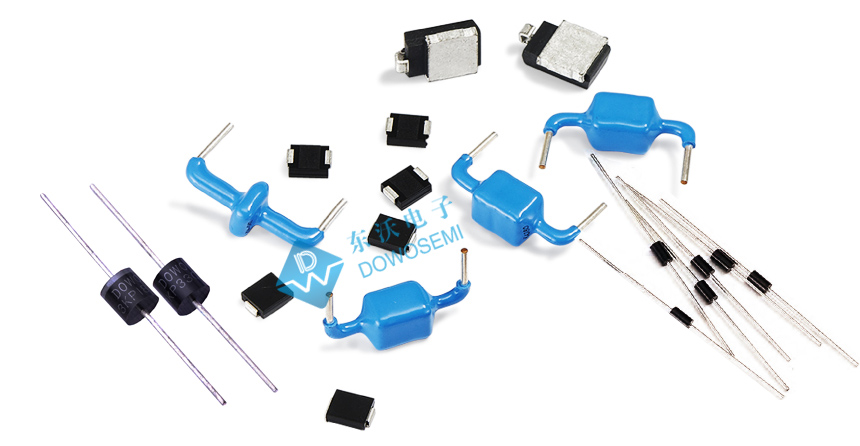

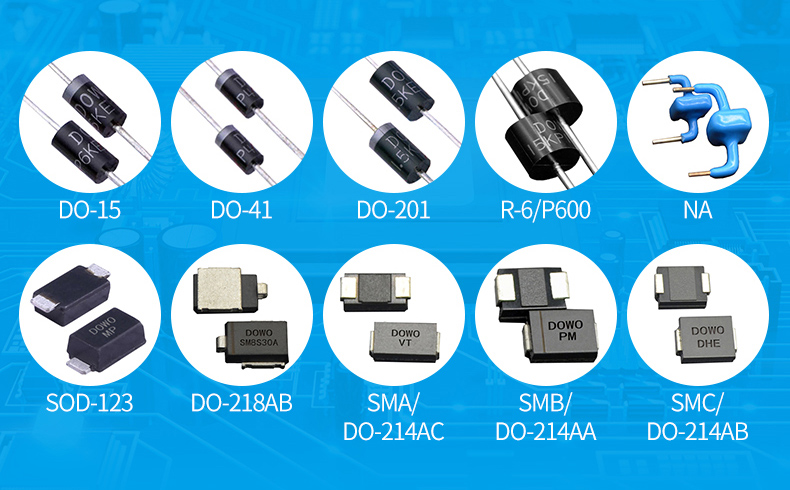

可見,TVS二極管主要參數有:工作電壓、擊穿電壓、鉗位電壓、峰值脈沖電流、峰值脈沖功率、漏電流等等,在選型過程中,也是要緊緊圍繞著這些參數進行選擇的!TVS二極管種類繁多,有直插貼片,大功率小功率,高壓低壓,車規級工業級等之分,具體選用什么封裝、多大電壓、多大功率、具體型號,建議咨詢專業的技術:136 7581 6901(微信同號)朱工
