東沃電子（DOWOSEMI）供應的RCLAMP0502B 是一款超低結電容ESD靜電抑制器，采用領先的單片硅技術提供快速響應時間和低ESD鉗位電壓。RCLAMP0502B是高速數據通信端口防靜電過壓的理想保護器件。 RCLAMP0502B具有非常低的結電容，其典型值為0.3pF，符合 IEC 61000-4-2 (ESD) 標準，±15kV空氣放電和±8kV接觸放電，IEC61000-4-4 (EFT) 40A (5/50ns)，IEC61000-4-5 (Lightning) 4A (8/20μs)，3引腳無鉛SOT-523封裝、小尺寸、低電容和高靜電ESD保護能力，使其成為HDMI、MDDI、天線電路、USB 2.0等通信端口的理想選擇。

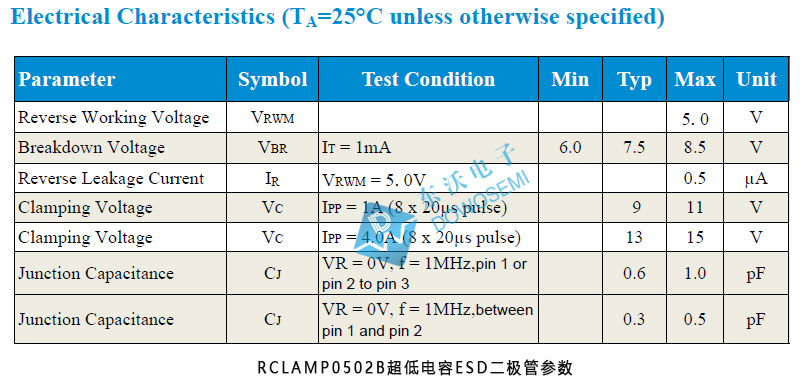

ESD靜電抑制器RCLAMP0502B參數詳情

√ 峰值脈沖功率Peak pulse power (tp = 8/20μs): 70W
√ 峰值脈沖電流Peak pulse current (tp = 8/20μs): 4A
√ 工作電壓Reverse Stand-off Voltage: 5V
√ 擊穿電壓Reverse Breakdown Voltage (Min.): 6V
√ 漏電流Reverse Leakage Current: 0.5uA
√ 鉗位電壓Clamping Voltage ( IPP=4A tp=8/20us ): 13V
√ 結電容Junction Capacitance (VR=0V, f = 1MHz Between I/O pins): 0.3pF
√ 絲印標識Device Marking Code: P5
√ 封裝Package: SOT-523

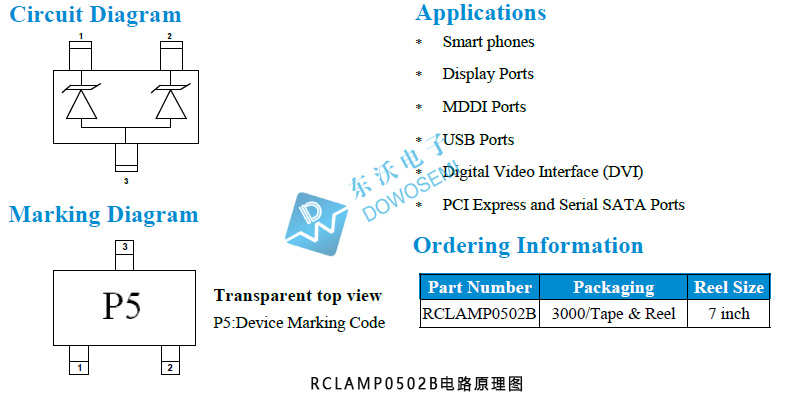

ESD靜電抑制器RCLAMP0502B電路原理圖

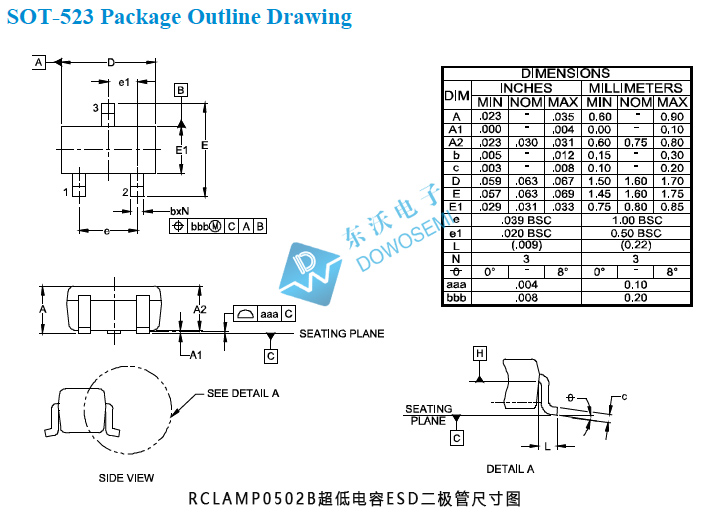

ESD靜電抑制器RCLAMP0502B封裝外形尺寸

RCLAMP0502B是廠商東沃電子供應的熱銷ESD型號之一，東沃ESD靜電抑制器種類繁多、封裝多樣、型號齊全、可靠穩定、現貨直供、交期迅速、價格美麗、支持少量采購、免費方案整改和設計、免費選型支持、免費EMC測試、免費樣品等等，能夠滿足客戶的不同應用需求，同時還提供定制支持服務。竭誠歡迎廣大新老客戶帶料前來詢價，咨詢熱線：137 5773 6996（微信同號）余經理
