瞬態抑制TVS二極管工作電壓范圍從3.3V-600V，甚至更高，不同系列TVS二極管工作電壓范圍不一樣。常有客戶對TVS二極管的工作電壓選擇非常明確，直奔主題前來東沃電子咨詢。近段時間，常有客戶咨詢170V電壓TVS管，5.0SMDJ170CA雙向TVS管參數，5.0SMDJ170A和5.0SMDJ170CA有什么區別……

查閱?wèn)|沃電子TVS瞬態抑制二極管產品手冊可知，工作電壓170V的TVS管具體型號有：

1）SOD-123封裝TVS：SMF170A、SMF170CA；
2）DO-214AC封裝TVS：SMAJ170A、SMAJ170CA；
3）DO-15封裝TVS：SA170A、SA170CA；
4）DO-214AA封裝TVS：SMBJ170A、SMBJ170CA、TPSMBJ170A、TPSMBJ170CA；
5）DO-214AB封裝TVS：SMCJ170A、SMCJ170CA、SMDJ170A、SMDJ170CA、5.0SMDJ170A、5.0SMDJ170CA；
6）P600封裝TVS：3KP170A、3KP170CA、5KP170A、5KP170CA、15KP170A、15KP170CA、30KP170A、30KP170CA；

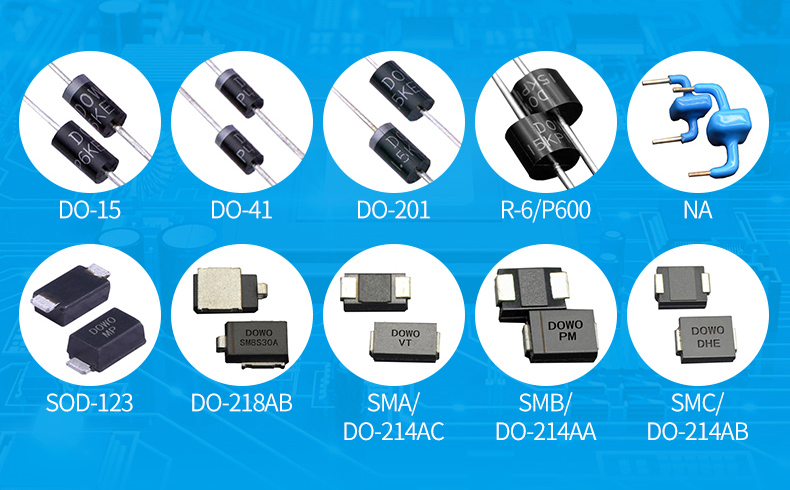

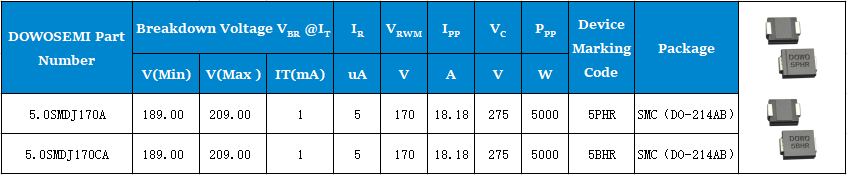

其中SOD-123、DO-214AC、DO-214AA、DO-214AB屬于貼片SMD封裝，DO-15、P600屬于直插封裝，查看各型號規格書，您會(huì )發現，它們的工作電壓、鉗位電壓、擊穿電壓參數是一樣的，不同的是峰值脈沖電流、功率和封裝。查看東沃5.0SMDJ170A和5.0SMDJ170CA產品手冊可知，其具體參數如下：

最小擊穿電壓Breakdown Voltage VBR：189.00V
最大擊穿電壓Breakdown Voltage VBR：209.00V
漏電流Maximum Reverse Leakage：5uA
工作電壓Working Peak Reverse Voltage：170V
峰值脈沖電流 Maximum Reverse Surge Current：18.18A
鉗位電壓Maximum Clamping Voltage：275V
封裝Package：DO-214AB (SMC)

5.0SMDJ170A是單向TVS管，絲印標識為：5PHR；5.0SMDJ170CA是雙向TVS管，絲印標識為：5BHR，5.0SMDJ170A和5.0SMDJ170CA之間的區別，就在于應用上的不同。在實際應用匯總，雙向TVS管5.0SMDJ170CA可以替代單向TVS管5.0SMDJ170A。關于TVS管型號、選型、應用，具體信息，建議咨詢東沃電子產品產品工程師：136 7581 6901（微信同號）朱工
